Istnieje wiele powodów, dla których możesz chcieć dokonać rozbiórki konsoli Xbox 360. Jeżeli Twój Xbox 360 notorycznie ulega awarii objawiającej się osławionym Czerwonym Pierścieniem Śmierci, możesz spróbować prostych napraw z użyciem lutownicy, co wymaga otwarcia obudowy. Demontaż przydaje się nie tylko przy naprawach. Jeśli planujesz rozbudować funkcjonalność swojej sprawnej konsoli, również będziesz musiał ją otworzyć.
Niezależnie od motywacji, rozłożenie Xbox 360 na części jest możliwe przy zachowaniu odpowiedniej kolejności działań.
Zanim przystąpisz do działania i zaczniesz zastanawiać się, jak otworzyć Xbox 360, upewnij się, że masz wszystkie niezbędne narzędzia. W szczególności, potrzebne Ci będą:
- Śrubokręt płaski
- Śrubokręt Torx T10
- Wyprostowany spinacz biurowy
- Spudger (lub płaski śrubokręt jako alternatywa)
Pojemniki na śrubki również okażą się przydatne i docenisz je podczas składania konsoli, gdy wszystkie elementy będą uporządkowane.
Pamiętaj, aby przed rozpoczęciem pracy się uziemić, dotykając niepomalowanej metalowej powierzchni konsoli Xbox 360. Zminimalizuje to ryzyko uszkodzenia podzespołów wewnętrznych przez wyładowania elektrostatyczne. Możesz także użyć antystatycznej opaski na nadgarstek, aby jeszcze lepiej zabezpieczyć konsolę przed potencjalnym uszkodzeniem.
Procedura rozbiórki konsoli Xbox 360
Gdy zgromadzisz wszystkie potrzebne narzędzia, możesz rozpocząć otwieranie Xbox 360. W przeciwieństwie do wielu konkurencyjnych konsol, dostęp do wnętrza Xbox 360 jest nieco utrudniony. Aby dostać się do podzespołów, musisz zdemontować panel przedni, osłony boczne, panel dolny oraz panel górny.

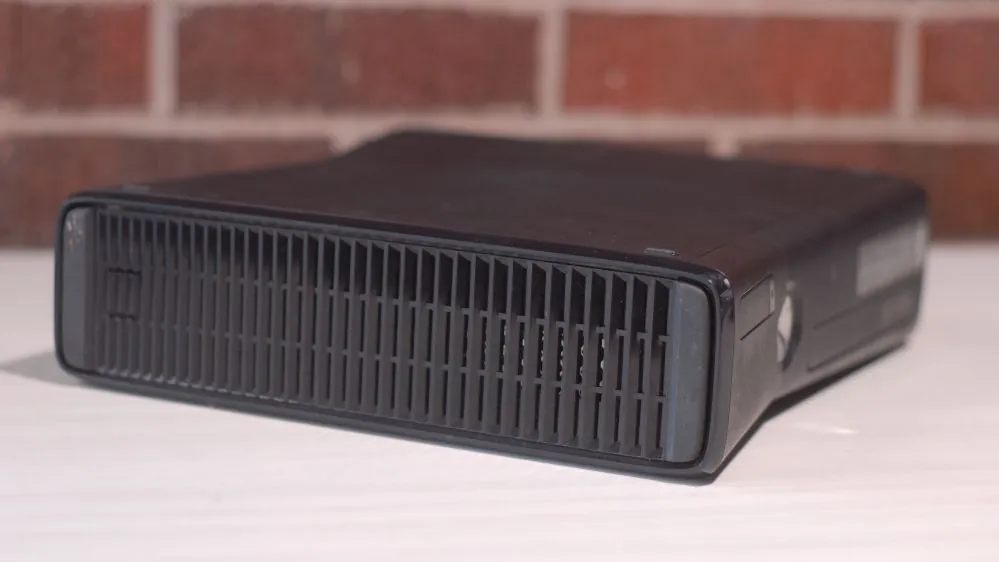

Sposób otwierania konsoli Xbox 360 różni się w zależności od modelu. Xbox 360, Xbox 360 S (Slim) i Xbox 360 E posiadają odmienne obudowy. W rezultacie, umiejscowienie zaczepów mocujących elementy obudowy jest różne. W tym poradniku przedstawiamy demontaż konsoli Xbox 360 S.
1. Usuń osłony boczne

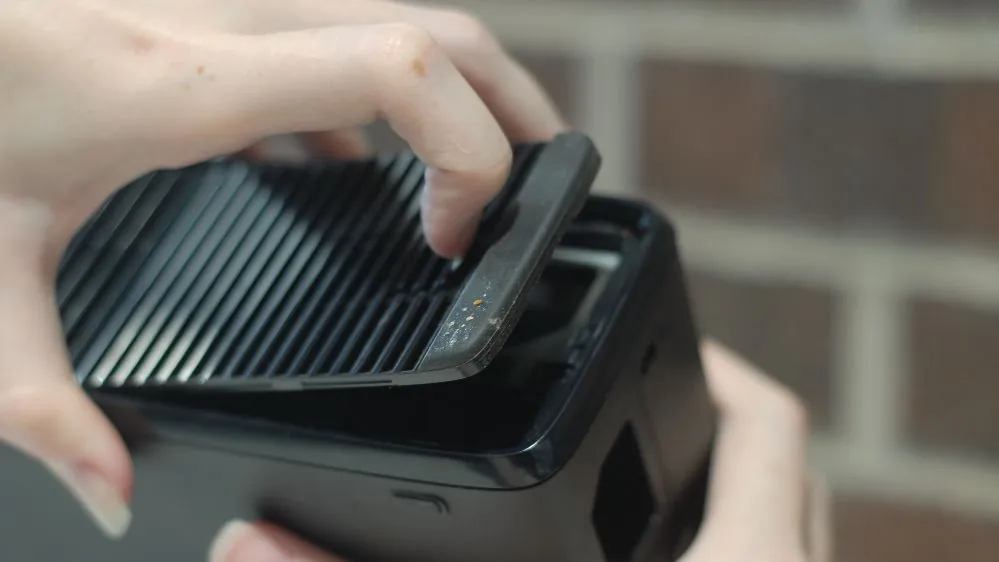

W pewnym sensie rozbiórka Xbox 360 S jest prostsza niż w przypadku poprzednich wariantów. Na początku musisz zdjąć dwie osłony boczne. Dolna osłona boczna ma zatrzask, który umożliwia jej łatwe odpięcie. Następnie delikatnie odepnij drugą część panelu bocznego. Często wystarczy delikatne pociągnięcie, ale jeśli masz wątpliwości, użyj spudgera, aby poluzować zaczepy.

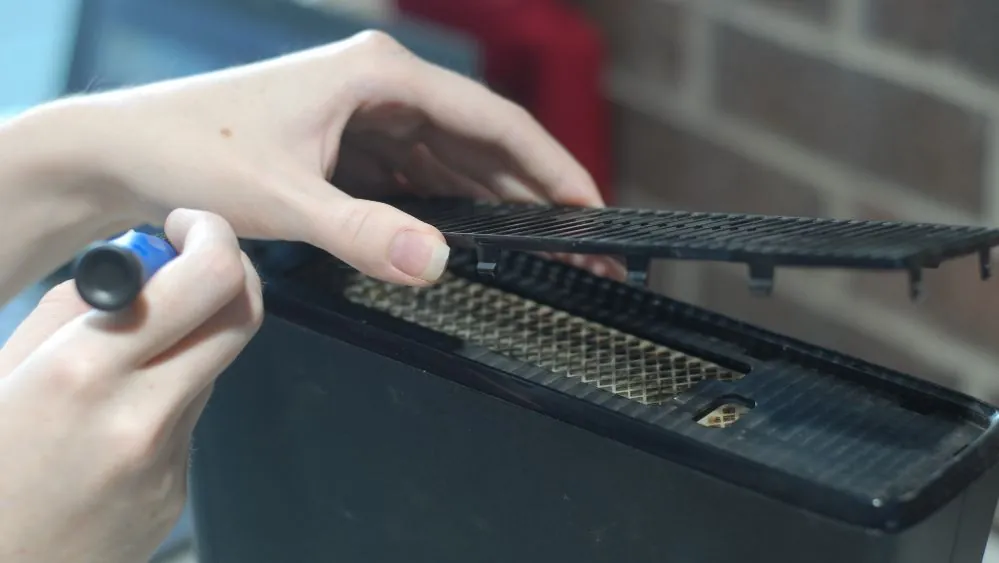

Po zdjęciu dolnej osłony bocznej, zdejmij górną. Nie ma ona zatrzasków i jest mocowana do obudowy konsoli z każdej strony. Wsuń spudger lub śrubokręt w szczelinę między górną osłoną boczną a Xbox 360 i delikatnie podważaj, aż zacznie się odsuwać.
2. Usuń boczne panele przednie

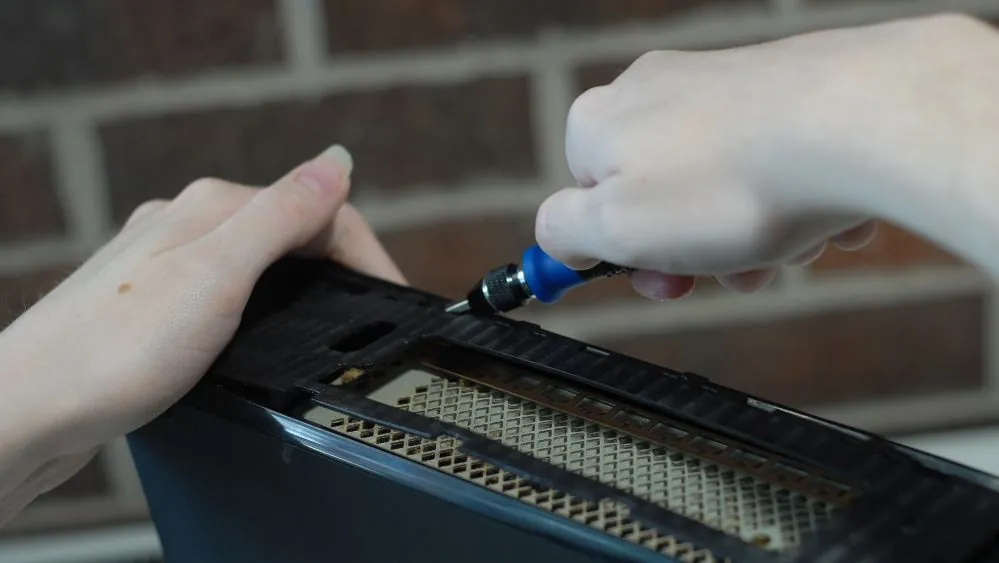

Teraz, gdy zdjąłeś boczne osłony z obu stron konsoli, musisz usunąć panele przednie znajdujące się pod nimi. Niestety, ich zdjęcie może być dość trudne. Musisz umieścić spudger pod skrajnymi lewymi, środkowymi i prawymi otworami po obu stronach panelu przedniego. Przechylaj spudger w górę, aż zatrzask przytrzymujący panel odskoczy.
Podczas tego kroku, możesz odnieść wrażenie, że coś łamiesz. Ostatecznie, zdjęcie obu paneli za pierwszym razem będzie wymagało użycia pewnej siły.
3. Odłącz adapter Wi-Fi i dysk twardy

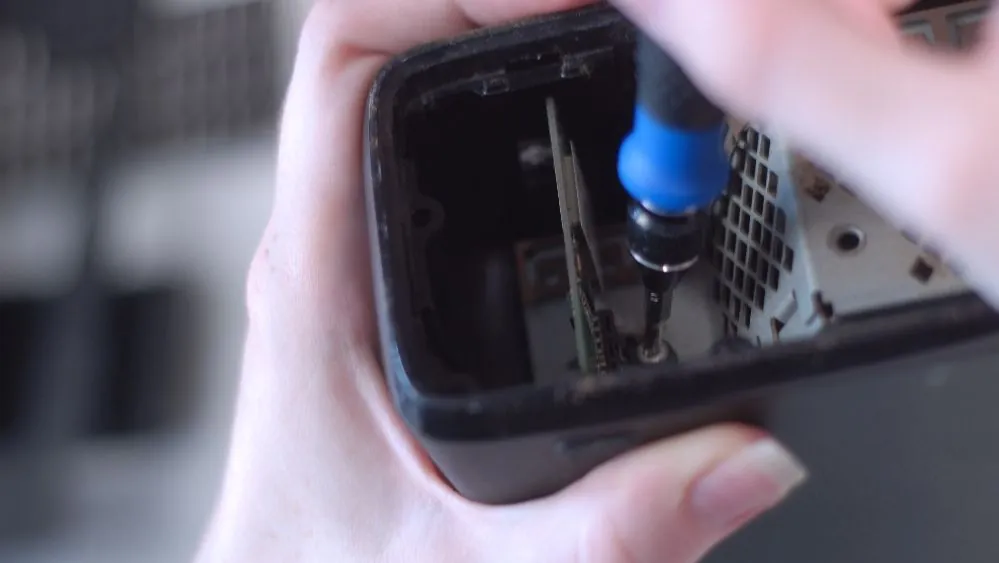

Po zdjęciu osłon bocznych i paneli przednich, możesz wyjąć adapter Wi-Fi i dysk twardy. Adapter Wi-Fi znajduje się pod górnym panelem przednim, a dysk twardy pod dolnym. Aby wyjąć adapter Wi-Fi, użyj śrubokręta Torx T10. Wykręć śrubę, a następnie delikatnie wyciągnij adapter z portu i z obudowy.
Po odłożeniu adaptera Wi-Fi, musisz wyjąć dysk twardy. Okazuje się, że wyjęcie dysku twardego jest znacznie łatwiejsze, ponieważ posiada wygodny uchwyt. Umieść konsolę Xbox 360 na boku tak, aby dysk twardy był skierowany do góry, a następnie pociągnij za uchwyt bezpośrednio w górę, aż dysk twardy odłączy się od złącza. Odłóż dysk twardy i adapter Wi-Fi na bezpieczne miejsce.
4. Zdejmij ramki i podważ tylny panel

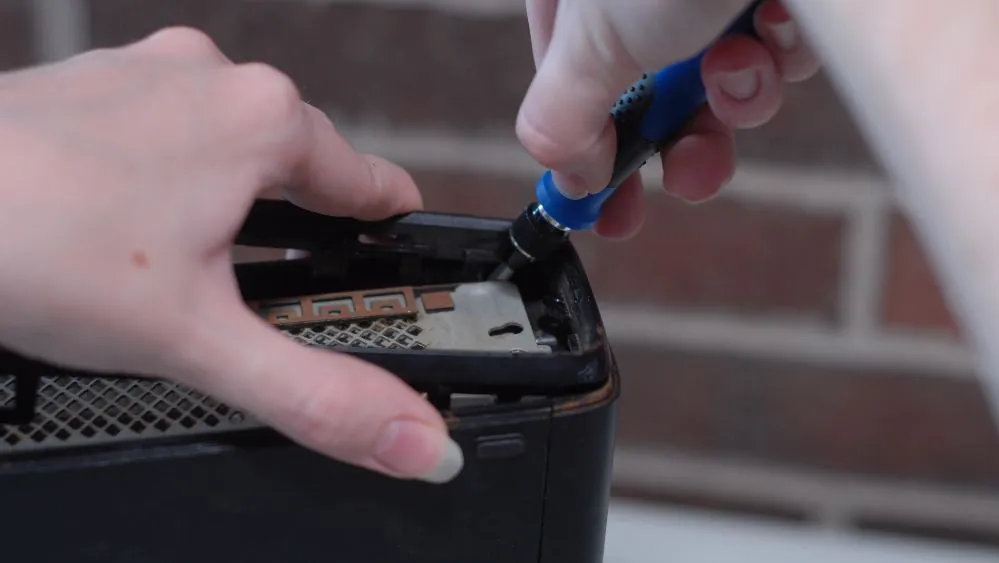

Po odłączeniu adaptera Wi-Fi i dysku twardego, jesteś prawie gotów, aby uzyskać dostęp do wewnętrznej obudowy Xbox 360 Slim. Zanim to zrobisz, musisz zdjąć ramki z górnego i dolnego panelu bocznego, które wcześniej utrzymywały panele przednie i osłony boczne. Podobnie jak w przypadku paneli przednich, można to zrobić, wsuwając śrubokręt za zatrzaski pod ramą i odrywając ją od konsoli.

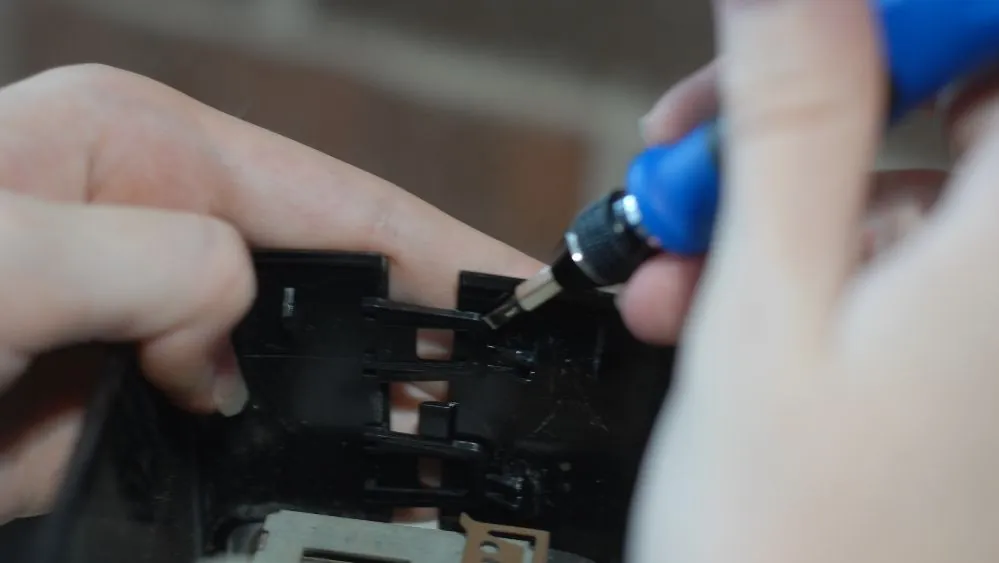

Po zdjęciu obu ramek możesz uzyskać dostęp do wewnętrznej obudowy Xbox 360, podważając tylny panel. Użyj spudgera, aby wywrzeć nacisk pod dwoma zaczepami przytrzymującymi tylną ramę. Może być konieczne rozdzielenie boków, aby zapobiec ich ponownemu złączeniu. Po rozdzieleniu będziesz musiał wsunąć spudger lub śrubokręt wzdłuż szwu konsoli, aż dolna część tyłu całkowicie rozdzieli się na dwie części.
Na koniec, odwróć konsolę Xbox 360 i znajdź oraz zwolnij wewnętrzny zaczep łączący górną część tyłu. Po zwolnieniu tego zacisku, możesz rozdzielić dwie połówki, rozsuwając je ręcznie lub za pomocą spudgera. Zaleca się korzystanie ze spudgera, ponieważ ręczne rozdzielenie tylnego panelu Xbox 360 jest dość problematyczne.
Jakakolwiek aktywna gwarancja na Xbox 360 zostaje unieważniona natychmiast po wykonaniu tego kroku, ponieważ konieczne jest uszkodzenie naklejki Microsoft Seal.
5. Wykręć śruby wewnętrznej obudowy

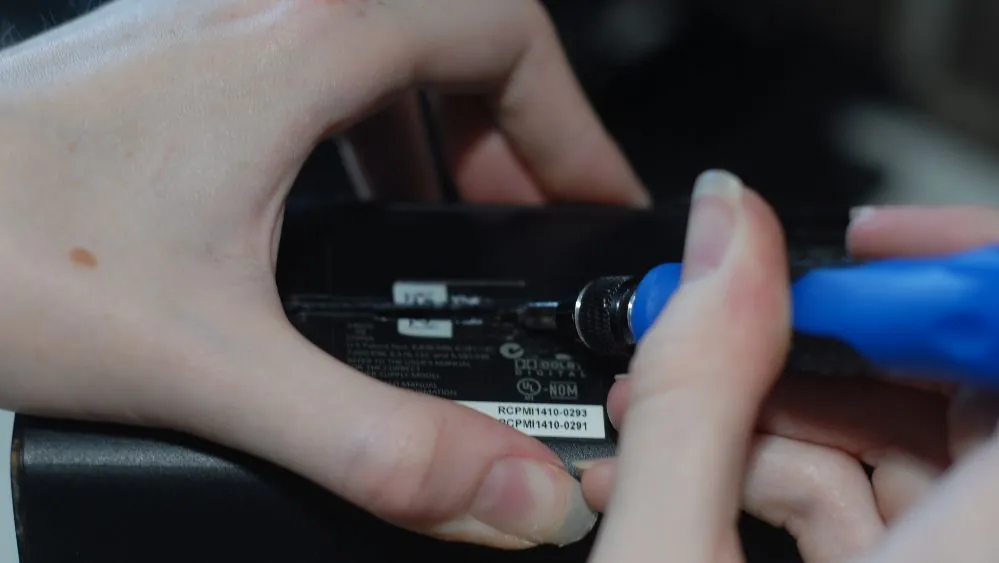

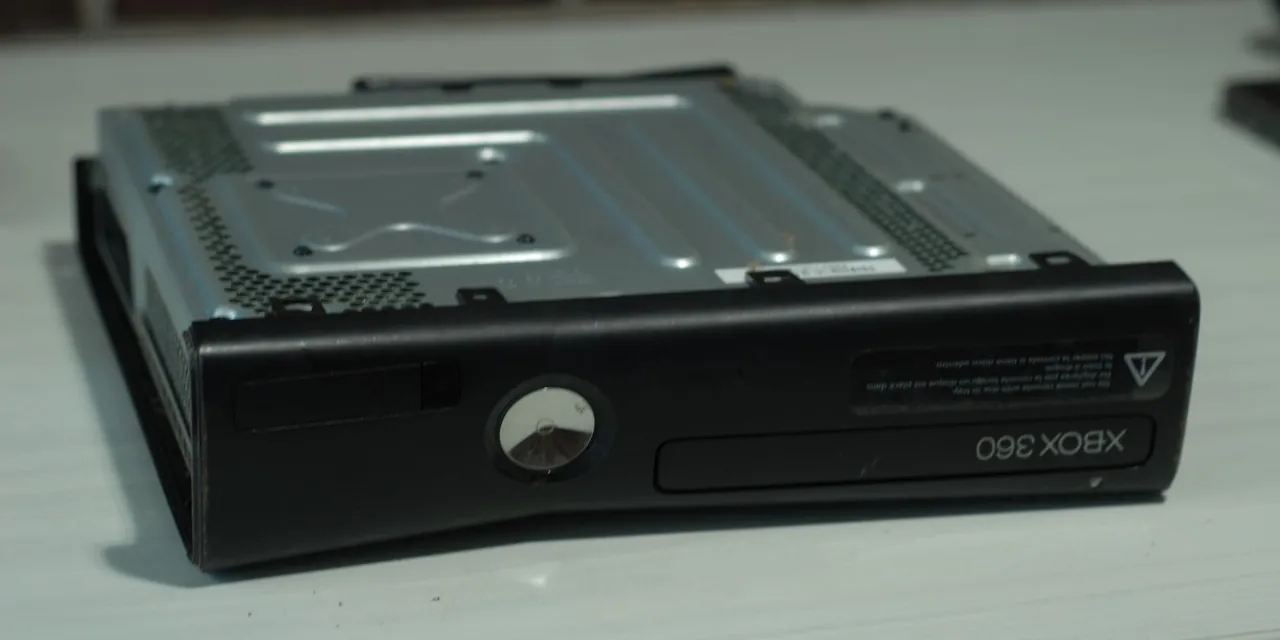

Po zdjęciu dolnego panelu, powinieneś zobaczyć metalową obudowę Xbox 360. Sześć śrub przytrzymuje górną część wewnętrznej obudowy, w tym dwie po prawej, dwie po lewej i dwie w wgłębieniach na środku. Wykręć wszystkie śruby za pomocą śrubokręta T12 i odłóż je na bok w bezpiecznym miejscu. Bardzo ważne jest, aby wykręcić właściwe śruby – w tym przypadku sześć pokazanych na zdjęciu. Każda śruba ma długość 2,5 cala. Nie będziesz mógł zdjąć górnego panelu Xbox 360, dopóki nie wykręcisz wszystkich sześciu śrub T12.
6. Zdejmij panel przedni
Wreszcie możesz zdjąć panel przedni. Będziesz musiał zwolnić dwa zatrzaski po każdej stronie, aby go odczepić. Połóż konsolę na boku tak, aby dolny panel boczny był skierowany do góry, a następnie włóż spudger i naciśnij tył wewnętrznego zatrzasku. Po zwolnieniu, odwróć ponownie konsolę i zwolnij zatrzask pod górnym panelem bocznym.

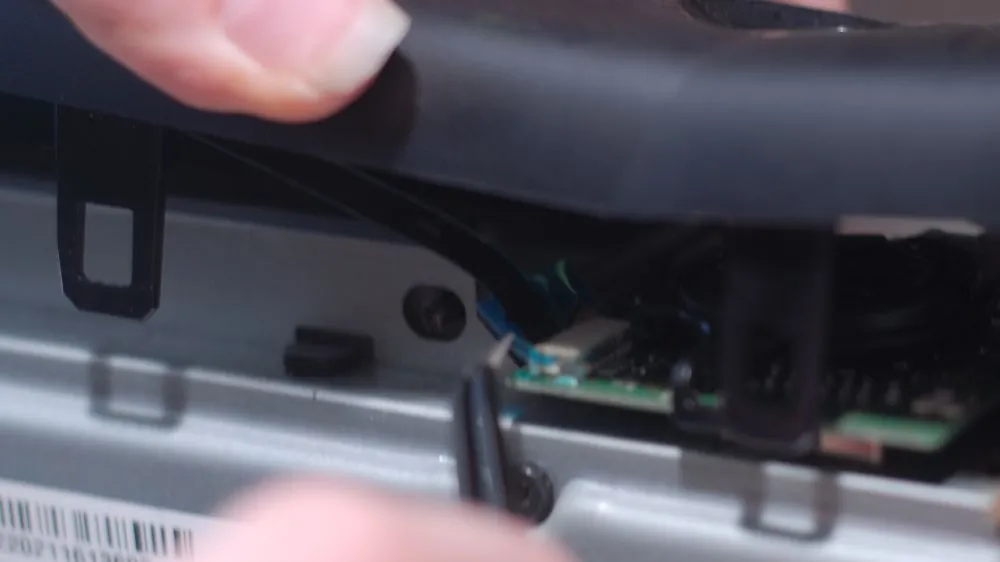

Delikatnie odsuń panel przedni od konsoli, ale nie próbuj go całkowicie zdejmować. Panel nadal jest połączony z konsolą wrażliwym kablem. Odsuń go na bok, aby mieć do niego dostęp, a następnie za pomocą pęsety lub delikatnego narzędzia odblokuj złącze wyświetlacza.
Zachowaj ostrożność podczas pracy z podzespołami wewnętrznymi
Pamiętaj, aby zachować ostrożność podczas manipulacji podzespołami Xbox 360. Po otwarciu konsoli, łatwo jest spowodować nieodwracalne uszkodzenia przez proste błędy, takie jak brak uziemienia przed dotknięciem elektroniki. Bezpośredni dostęp do napędu DVD, karty RF i płyty głównej oznacza, że wszystkie elementy są narażone na uszkodzenie.
Jeśli jeszcze tego nie zrobiłeś, uziem się, dotykając podczas pracy niepomalowanej metalowej powierzchni wewnętrznej obudowy Xbox 360. Unikaj noszenia ubrań z materiałów podatnych na elektryzowanie, takich jak wełna, futro, bawełna czy jedwab. Jeśli posiadasz sprzęt ESD, taki jak opaska antystatyczna lub mata, używaj go podczas pracy, aby zredukować ryzyko uszkodzenia.
Przede wszystkim, dokładnie przeanalizuj wszelkie naprawy lub modyfikacje, które zamierzasz przeprowadzić. Niektóre popularne rozwiązania, jak np. „trik z ręcznikiem”, są prymitywne i stwarzają duże zagrożenie pożarem. Chociaż odpowiednie metody mogą nie być tak proste, zapewnią lepsze efekty.
Z łatwością rozbierz swój Xbox 360
Chociaż rozbieranie konsoli Xbox 360 może wydawać się skomplikowane, jest to w rzeczywistości dość prosty proces. Większość czynności polega na usunięciu różnych osłon chroniących wewnętrzne komponenty. Po uzyskaniu dostępu do płyty głównej i innych podzespołów, możesz wykonać niemal każdą naprawę lub modyfikację w kilku prostych krokach.
