Zasilacz, często skracany do PSU, to fundamentalny element każdego komputera. Jego zadaniem jest dostarczanie energii elektrycznej do wszystkich podzespołów, takich jak płyta główna, procesor czy karta graficzna. Choć instalacja zasilacza może na początku wydawać się skomplikowana, szczególnie z powodu mnogości kabli, ten poradnik krok po kroku przeprowadzi Cię przez cały proces. Zasilacz montuje się zazwyczaj pod koniec składania komputera, tuż przed kartą graficzną. Niezależnie od tego, czy robisz to po raz pierwszy, czy wymieniasz stary model, dowiedz się, jak prawidłowo zamontować zasilacz w komputerze.
Instalacja zasilacza w komputerze: Przewodnik krok po kroku (2023)
W tym artykule pokażemy Ci również, jak prawidłowo podłączyć różne kable zasilające do zasilacza. Dla osób, które dopiero zaczynają swoją przygodę ze składaniem PC, może to być nie lada wyzwanie. Po lekturze tego tekstu będziesz wiedział, gdzie i jak podłączyć każdy przewód do płyty głównej. Oto szczegółowy przewodnik montażu zasilacza wewnątrz obudowy komputera.
Rzeczy, które warto rozważyć przed zakupem zasilacza
Sprawdzenie mocy zasilacza
Zanim przystąpisz do instalacji zasilacza, upewnij się, że jego moc jest odpowiednia dla reszty komponentów komputera. Oszacuj całkowite zapotrzebowanie na energię wszystkich podzespołów i porównaj je z mocą zasilacza. Dla bezpieczeństwa zaleca się, aby zasilacz miał moc o 150-200W wyższą niż obliczone zapotrzebowanie, co zabezpieczy przed nagłymi skokami napięcia.
Dokładne obliczenie potrzebnej mocy ułatwi Ci kalkulator zasilania dostępny na stronie OuterVision (przejdź do strony). Pamiętaj, że niektórzy producenci mogą zawyżać maksymalną moc swoich zasilaczy, oferując produkty o niskiej jakości. Z tego względu rekomendujemy wybór zasilaczy od znanych marek i sprawdzenie opinii innych użytkowników przed zakupem.
Weryfikacja certyfikatu 80 Plus

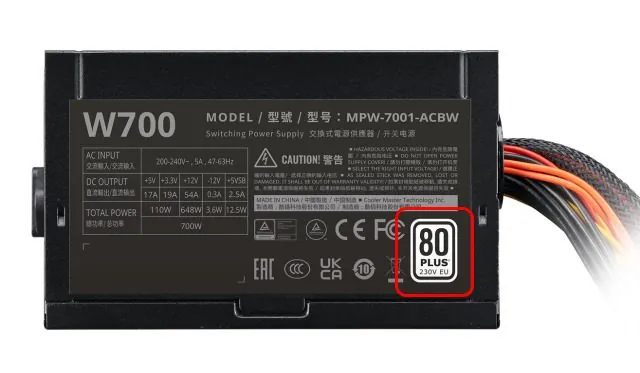

Zdjęcie: Cooler Master (strona producenta)
Kupowanie taniego zasilacza o wysokiej mocy może być kuszące, ale niesie ze sobą ryzyko. Taki zasilacz może nie dostarczać deklarowanej mocy i uszkodzić podzespoły Twojego komputera. Najlepszym sposobem na weryfikację jakości zasilacza jest sprawdzenie jego certyfikatu 80 Plus.
System 80 Plus certyfikuje zasilacze na podstawie ich wydajności i jakości, przyznając im oznaczenia, takie jak Brązowy, Srebrny, Złoty czy Platynowy. Zasilacz to kluczowy element komputera, dlatego nie warto na nim oszczędzać i najlepiej jest zainwestować w produkt o wysokiej jakości.
Sprawdzenie dostępnych złączy zasilania
Twój zasilacz musi posiadać wystarczającą liczbę złączy dla procesora i karty graficznej. Niektóre płyty główne obsługują podwójne złącza procesora, a nowoczesne karty graficzne, jak GeForce RTX 4090, wymagają co najmniej trzech 8-pinowych złączy PCIe. Zdarza się, że nawet zasilacze o wysokiej mocy (np. 1000W) mogą nie posiadać wystarczającej liczby złączy dla wszystkich komponentów. Zanim kupisz zasilacz, upewnij się, że jest kompatybilny z Twoimi podzespołami i posiada wszystkie potrzebne złącza.
Potrzebne elementy do zainstalowania zasilacza w komputerze
Przygotowanie niezbędnych narzędzi
Zanim rozpoczniesz składanie komputera, przygotuj wszystkie potrzebne materiały i narzędzia. W tym przypadku będziesz potrzebował śrubokręta krzyżakowego. Zadbaj także o czyste i wolne od ładunków elektrostatycznych miejsce pracy (unikaj składania komputera na wykładzinie). Podczas instalacji dobrze jest też używać opaski antystatycznej, aby uniknąć uszkodzeń.
Montaż kluczowych elementów w obudowie
Przed instalacją zasilacza, umieść w obudowie płytę główną wraz z najważniejszymi podzespołami, takimi jak procesor (np. Intel Core i9-13900K), pamięć RAM i dyski. Zainstaluj również dyski twarde (HDD) i 2,5-calowe dyski SSD SATA.
Zadbaj o to, by płyta główna, dyski, procesor i chłodzenie procesora były zamontowane w obudowie. Kartę graficzną warto zamontować na samym końcu, ponieważ jej obecność może utrudnić prowadzenie i zarządzanie kablami. Najpierw podłączymy odpowiednie złącza zasilania z zasilacza, a następnie zainstalujemy kartę graficzną z jej złączami PCIe (szczegóły poniżej).
Podłączenie złączy zasilania z zasilacza

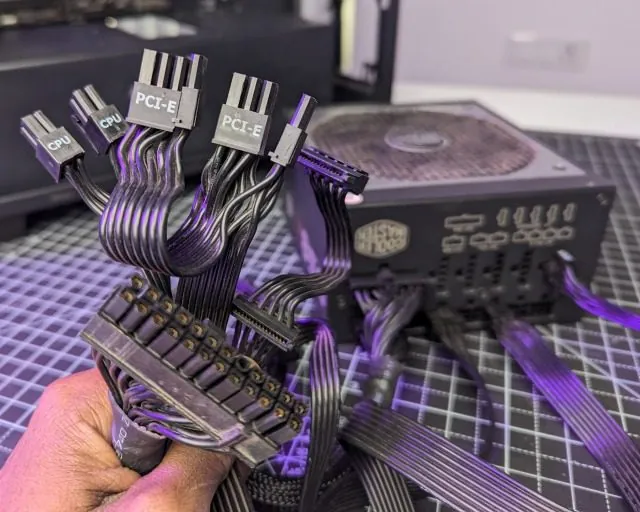

Jeśli posiadasz zasilacz półmodułowy lub w pełni modułowy, podłącz wszystkie potrzebne kable zanim zamontujesz go w obudowie. Jeśli masz zasilacz standardowy, niemodułowy, możesz pominąć ten krok. W przeciwnym wypadku, zanim umieścisz zasilacz w obudowie, upewnij się, że podłączone są następujące przewody:
- 24-pinowe złącze zasilania: Zasilanie dla płyty głównej, która rozdziela energię do wszystkich podzespołów.
- Złącze zasilania procesora: Dostarcza zasilanie procesorowi. Niektóre płyty mogą wymagać 2x 8-pinowych złączy.
- Złącza zasilania PCIe: Zasilają kartę graficzną. W zależności od modelu karty będziesz potrzebował 6- lub 8-pinowych złączy.
- Złącza zasilania urządzeń peryferyjnych (MOLEX i SATA): Umożliwiają podłączenie dysków SATA (HDD/SSD) oraz wentylatorów obudowy, oświetlenia RGB i innych. Zaleca się podłączenie co najmniej jednego złącza zasilania SATA, ale jeśli planujesz używać wielu dysków i innych urządzeń, możesz potrzebować dwóch. Zawsze sprawdź dokumentację zasilacza i innych komponentów, by określić liczbę potrzebnych złączy.
Uwaga: Jeśli Twój zasilacz nie jest modułowy, pomiń podłączanie kabli, które nie są Ci potrzebne do zasilenia komponentów.
Jak zamontować zasilacz (PSU) w obudowie komputera

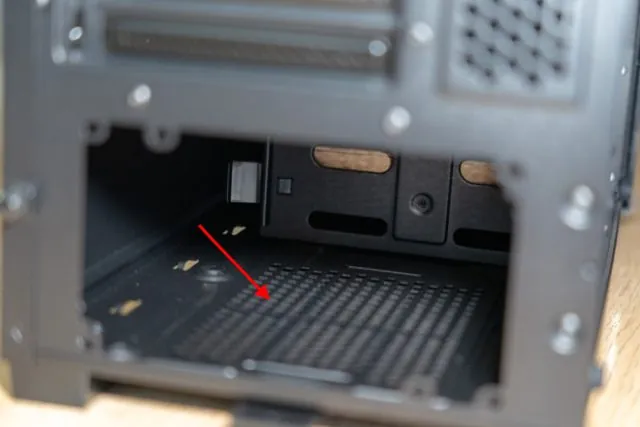

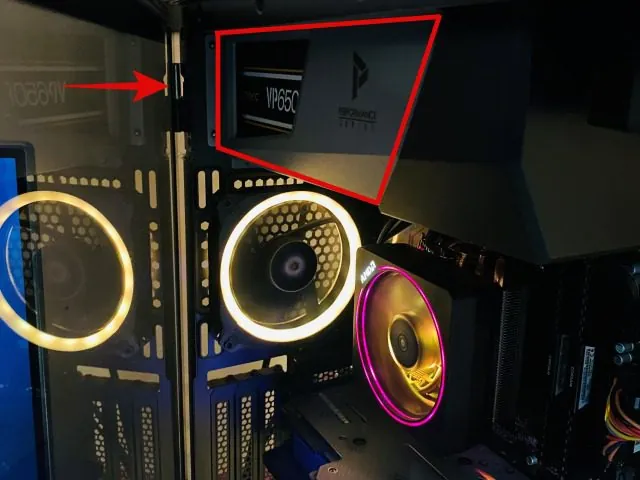

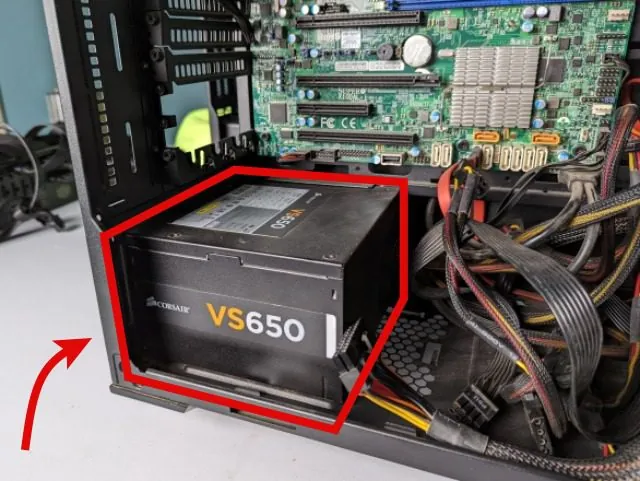

1. Mając przygotowany zasilacz i narzędzia, ustal, gdzie umieścić zasilacz w obudowie. W większości nowoczesnych obudów zasilacz montuje się w dolnej części, gdzie znajduje się specjalna osłona, w niektórych modelach zasilacz jest montowany u góry. Upewnij się, że wentylator zasilacza ma zapewniony odpowiedni przepływ powietrza.
2. Umieść zasilacz w wyznaczonym miejscu, tak aby wentylator był skierowany w stronę otworów wentylacyjnych w obudowie. Zazwyczaj zasilacz montuje się wentylatorem do dołu.
Uwaga: Wentylator zasilacza musi mieć dostęp do powietrza z zewnątrz. Jeśli jest zasłonięty po skierowaniu w dół, zmień orientację zasilacza tak, by zapewnić jego prawidłowe chłodzenie.

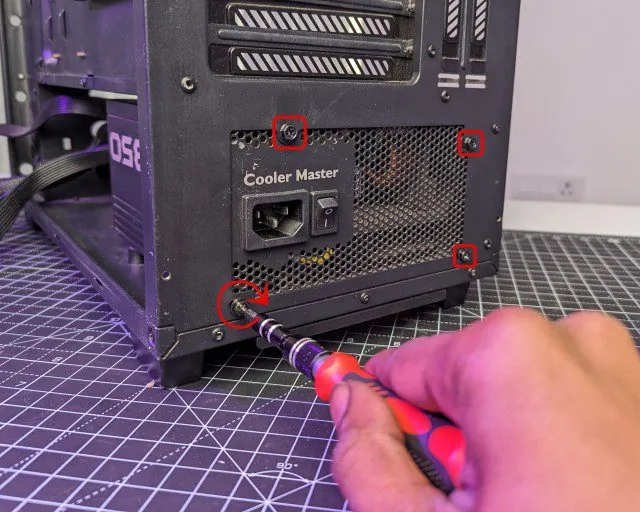

3. Po prawidłowym ustawieniu, przykręć zasilacz do obudowy. Dokręcaj śruby po przekątnej, aby uniknąć naprężeń po jednej stronie elementu.
Podłączenie zasilacza do komponentów płyty głównej
Po zamontowaniu zasilacza w obudowie, czas na najważniejszą część, czyli podłączenie kabli do płyty głównej. Zobaczmy, jak zrobić to prawidłowo:
1. Wyjmij wszystkie kable zasilające z zasilacza i przeciągnij je na tył obudowy (po stronie przeciwnej do szklanego panelu). Ułatwi to zarządzanie kablami. Następnie poprowadź każde złącze do najbliższego otworu w obudowie, z tyłu, w zależności od tego, gdzie ma być podłączone do płyty głównej. Instrukcja obsługi płyty głównej pomoże Ci zlokalizować właściwe miejsca.

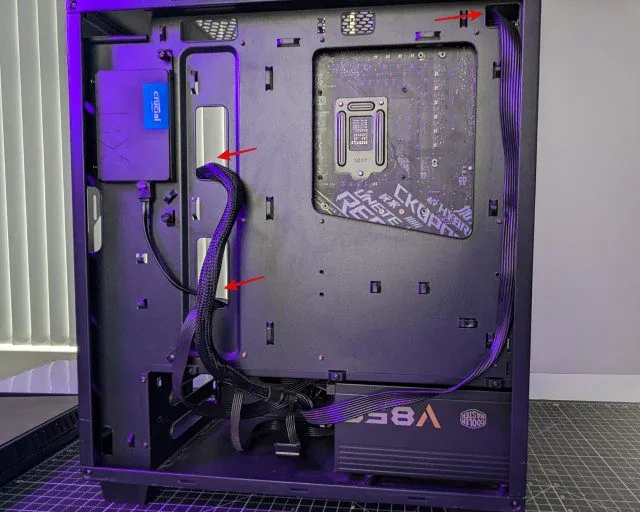

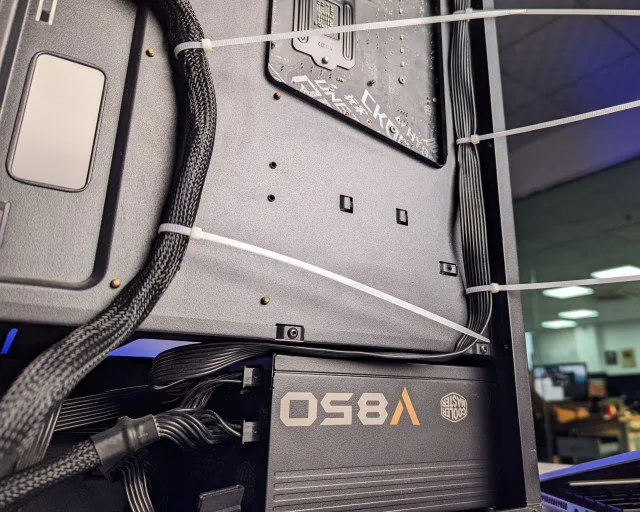

Oto przykład prowadzenia kabli w naszej konfiguracji PC. Pamiętaj, że jeśli obudowa nie ma odpowiednich otworów, postaraj się jak najlepiej zarządzać kablami.
2. Najpierw podłącz 24-pinowy kabel zasilający do płyty głównej oraz 8-pinowe złącza zasilania do procesora. Wkładając kable, użyj całej dłoni, aby mieć pewność, że są prawidłowo osadzone. Zazębiające się wycięcia na kablu i płycie głównej powinny wskoczyć na swoje miejsce. To samo dotyczy złącza zasilania procesora.

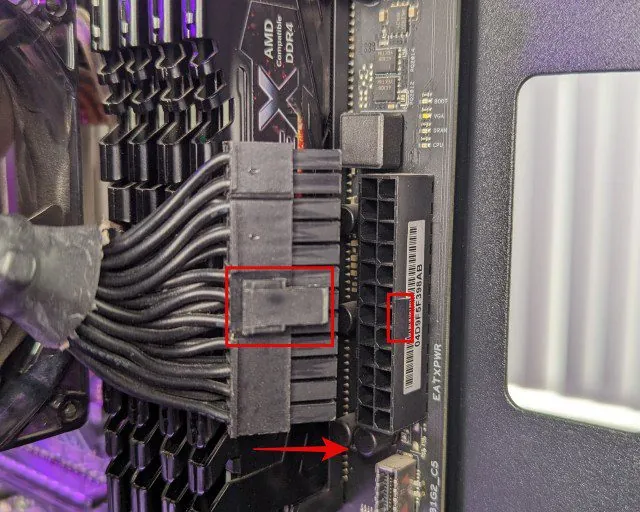

24-pinowe złącze zasilania płyty głównej

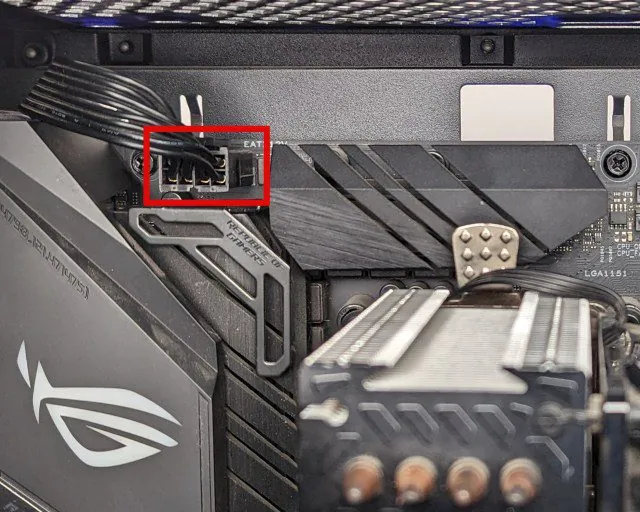

8-pinowe złącze zasilania procesora
6. Zamontuj kartę graficzną na płycie głównej i przykręć ją do obudowy. Następnie zlokalizuj złącza zasilania na GPU. Podłącz 8-pinowe lub 6-pinowe złącza PCIe, które są niezbędne do działania karty. Orientacja 8-stykowego kabla zasilającego PCIe może się różnić w zależności od modelu karty. Zwróć uwagę na wycięcia, do których wpinasz złącze. Czasem są one umieszczone po przeciwnej stronie.
Uwaga: Karty graficzne Nvidia Founders Edition często mają 12- lub 16-stykowe złącza zasilania, które znajdują się w nowszych zasilaczach ATX 3.0. Jeśli masz starszy zasilacz, będziesz potrzebować adaptera, który powinien być w zestawie z kartą. Do adaptera podłącz wymaganą liczbę 8-pinowych złączy PCI-e, a następnie podłącz 12- lub 16-pinowe złącze do karty graficznej.

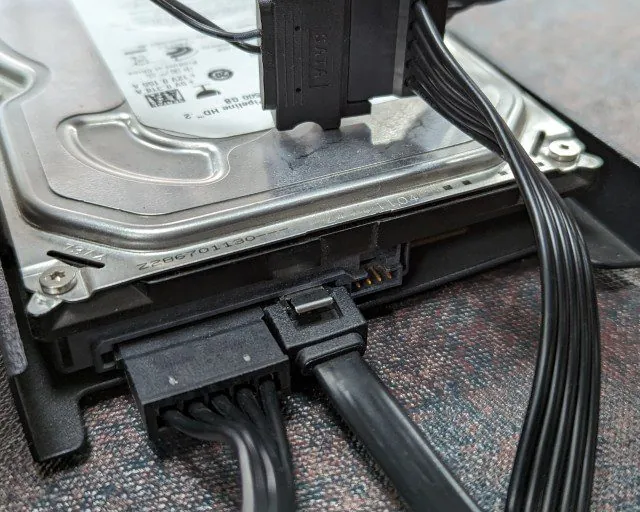

7. Podłącz złącza zasilania SATA do dysków twardych lub SSD. Podłącz również niezbędne złącza SATA lub MOLEX do innych urządzeń, takich jak oświetlenie RGB obudowy lub wentylatory.
8. Zasilacz i wszystkie niezbędne kable są już podłączone do płyty głównej. Pozostało jeszcze kilka dodatkowych kroków. Użyj opasek zaciskowych, aby uporządkować kable i poprawić przepływ powietrza. Schludnie ułożone kable poprawiają chłodzenie i estetykę komputera.
9. Możesz teraz dokończyć montaż pozostałych elementów komputera. Następnie załóż panele boczne obudowy. Na koniec podłącz główny kabel zasilający do zasilacza i do gniazdka. Jeśli używasz zasilacza o mocy 1300W lub wyższej, może być konieczne podłączenie go do gniazda 16A. Skonsultuj się z elektrykiem, aby dowiedzieć się, czy Twój zasilacz będzie działał najlepiej z gniazdkiem o wyższym natężeniu.

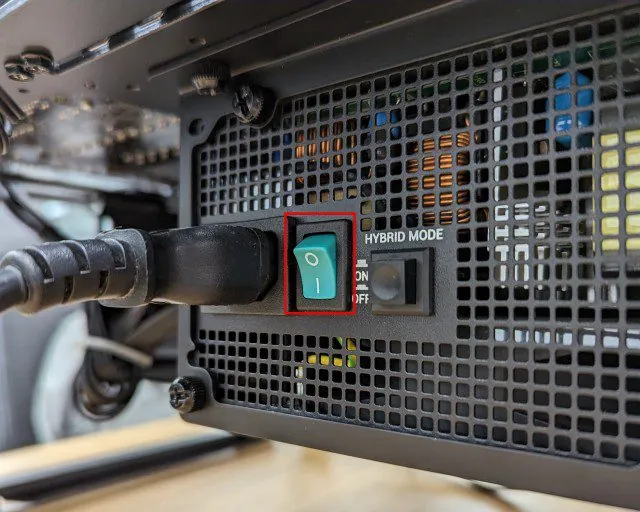

Zastanawiasz się, co oznaczają symbole na włączniku zasilania? Linia (-) oznacza stan WŁĄCZONY, a kółko (O) stan WYŁĄCZONY.
10. To wszystko! Mamy nadzieję, że z powodzeniem zainstalowałeś zasilacz i uruchomiłeś swój nowy komputer. Jeśli poprawnie zamontowałeś wszystkie pozostałe komponenty i podłączyłeś kabel zasilający do płyty głównej, komputer powinien się włączyć po naciśnięciu przycisku zasilania na obudowie.
FAQ – Najczęściej zadawane pytania o montaż zasilacza
Jak włączyć komputer? Co oznaczają przełączniki obok wtyczki zasilania?
Aby włączyć komputer, ustaw przełącznik zasilacza w pozycji „ON”, oznaczonej symbolem linii. Następnie naciśnij przycisk zasilania na obudowie. Symbol kółka na włączniku oznacza stan „OFF”. Nie przełączaj go, gdy komputer jest uruchomiony. Możesz go użyć, by wymusić wyłączenie komputera, przytrzymując przycisk zasilania.
Muszę zaktualizować mój komputer, a mój stary zasilacz nie jest kompatybilny. Czy mogę po prostu wymienić zasilacze?
Tak, możesz bez problemu wymienić stary zasilacz na nowy. Najpierw zdemontuj stary zasilacz i zapamiętaj, jak były podłączone poprzednie kable. Następnie postępuj zgodnie z naszym poradnikiem, aby zainstalować nowy zasilacz.
Czy zasilacz musi być podłączony do gniazda 16A, czy wystarczy mniejszy prąd?
Gniazdo 16A jest potrzebne tylko dla zasilaczy z najwyższej półki. Za wtyczką zasilacza jest opisana moc prądu, która jest potrzebna do jego prawidłowego działania. Sprawdź i zdecyduj, czy potrzebujesz gniazda 16A.
Czy muszę podłączyć zasilacz do UPS?
Podłączanie zasilacza do UPS nie jest konieczne, ponieważ zasilacz ma wiele zabezpieczeń na wypadek utraty zasilania. Jeśli jednak wykonujesz ważne zadania na komputerze, UPS zapewni Ci bezpieczeństwo danych. Nagłe wyłączenie komputera z powodu braku prądu może uszkodzić pamięć masową. Dlatego warto zainwestować w UPS, aby uniknąć utraty danych.
W jakiej pozycji zamontować zasilacz? Czy wentylator powinien być skierowany do góry, czy do dołu?
Orientacja zasilacza zależy od położenia otworów wentylacyjnych w komorze obudowy. Upewnij się, że wentylator ma dostęp do świeżego powietrza, by skutecznie chłodzić zasilacz.
Instalacja zasilacza w obudowie komputera – podsumowanie
To wszystko, co powinieneś wiedzieć o instalacji zasilacza i podłączeniu jego złączy. Postępując krok po kroku, powinieneś bez problemu zamontować zasilacz w obudowie. Mimo że mnogość kabli i drogie komponenty mogą wydawać się przerażające, trzymając się naszego poradnika, proces ten jest łatwy. Zasilacz jest jednym z ostatnich elementów składania komputera, więc mamy nadzieję, że Twój projekt jest już prawie skończony. Jeśli masz jakieś pytania lub problemy, skorzystaj z sekcji komentarzy poniżej.
