Program eDrawings umożliwia przeglądanie zarówno projektów 2D, jak i 3D. Pliki eDrawings, zawierające dane w postaci cyfrowej, charakteryzują się wysokim stopniem kompresji, co ułatwia ich przesyłanie drogą elektroniczną. Rozszerzenie EASM odnosi się do plików zawierających rysunki złożeniowe, składające się z wielu elementów, wygenerowanych za pomocą wtyczki eDrawings Publisher, kompatybilnej z oprogramowaniem CAD. W niniejszym artykule szczegółowo omówimy przeglądarkę plików z rozszerzeniem EASM, zgłębimy specyfikę tych plików, a także przeanalizujemy metody ich otwierania i konwersji. Zapraszam do lektury, która wprowadzi Państwa w świat przeglądania plików EASM.
Czym jest przeglądarka rozszerzeń EASM?
- Plik z rozszerzeniem EASM to w istocie plik zespołu eDrawings.
- Jest generowany za pomocą narzędzia Dassault Systemes eDrawings Publisher, które stanowi dodatek umożliwiający eksport projektów z oprogramowania CAD.
- Dodatek ten znajduje zastosowanie w różnorodnych działaniach, takich jak obsługa eDrawings, elektroniczne przesyłanie projektów CAD za pośrednictwem internetu oraz ich wydruk.
- Umożliwia on wygodne przeglądanie plików za pośrednictwem specjalistycznego oprogramowania eDrawings Viewer.
Specyfika plików EASM
- Pliki EASM to w istocie rysunki projektowe tworzone z wykorzystaniem technik komputerowego wspomagania projektowania (CAD).
- Nie stanowią one pełnej, edytowalnej wersji projektu.
- Zawierają złożenia 3D wyeksportowane za pomocą narzędzia eDrawings Publisher.
- Wykorzystanie formatu EASM do eksportu złożeń umożliwia użytkownikom CAD łatwe udostępnianie projektów każdej osobie posiadającej dostęp do eDrawings Viewer.
- Aplikację eDrawings Viewer można bezpłatnie pobrać ze strony internetowej Dassault Systemes.
- Pliki EASM składają się ze skompresowanych danych XML, które ułatwiają formatowanie i przesyłanie plików CAD przez internet.
- Dodatkowym celem wykorzystania plików EASM jest prezentacja projektów klientom i partnerom bez konieczności udostępniania im pełnej dokumentacji projektowej.
Sposoby otwierania plików EASM
Proces otwierania pliku EASM jest możliwy za pomocą aplikacji eDrawings Viewer. Dodatkowo pliki te można otwierać w programie SketchUp, pod warunkiem że jest on wykorzystywany z wtyczką eDrawings Publisher. Istnieje również możliwość otwierania tych plików za pośrednictwem dedykowanych aplikacji dostępnych na platformy Android i iOS, które można pobrać bezpłatnie.
Aby poprawnie otworzyć plik EASM za pomocą przeglądarki, należy postępować zgodnie z poniższymi wskazówkami:
-
Instalacja przeglądarki plików: na początku należy zainstalować oprogramowanie, za pomocą którego planujemy otworzyć plik EASM. Aplikację można pobrać z oficjalnej strony internetowej i zainstalować na wybranym urządzeniu.
-
Aktualizacja oprogramowania: jeśli po instalacji nie można uzyskać dostępu do menu programu, należy upewnić się, że zainstalowana wersja jest aktualna. Aktualizacje programów zazwyczaj rozszerzają listę obsługiwanych formatów i zapewniają prawidłowe działanie.
-
Powiązanie pliku: jeśli problem z dostępem do oprogramowania nadal występuje, konieczne jest powiązanie pliku z aplikacją. W tym celu należy wybrać format EASM, a następnie opcję „Otwórz za pomocą”.
-
Weryfikacja pliku: jeżeli otwarcie pliku nadal jest niemożliwe lub plik jest niedostępny, należy sprawdzić format pliku. Dodatkowo warto przeskanować plik za pomocą programu antywirusowego, który wyeliminuje potencjalne zagrożenia.
-
Sprawdzenie kompletności: przyczyną błędu może być również niekompletny lub uszkodzony plik, na skutek problemów z przesyłaniem. W takiej sytuacji warto poprosić nadawcę o ponowne przesłanie pliku.

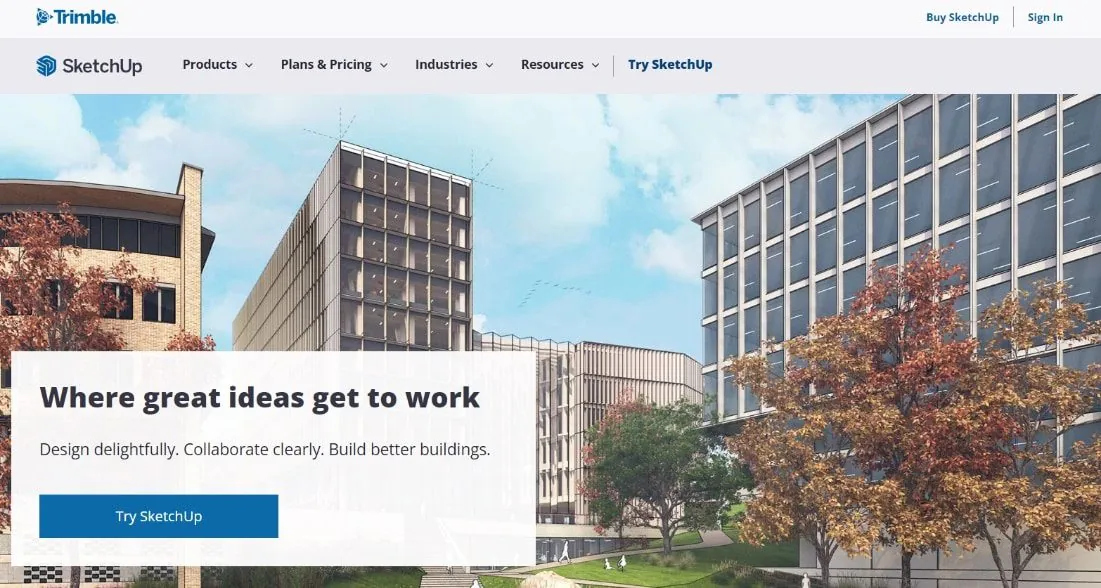

Otwieranie pliku EASM w programie SketchUp
W środowisku systemu Linux, program SketchUp umożliwia otwieranie plików EASM. SketchUp jest znanym oprogramowaniem do projektowania 3D, oferującym swoim użytkownikom produkty subskrypcyjne, takie jak SketchUp Pro Desktop. Aplikacja umożliwia tworzenie obiektów 3D w środowisku 2D, oferując narzędzia niezbędne zarówno dla początkujących, jak i zaawansowanych użytkowników. Za pośrednictwem SketchUp można bezproblemowo otwierać pliki z rozszerzeniem EASM, pod warunkiem posiadania wtyczki eDrawings Publisher.
Konwersja plików EASM
Uwaga: konwersja pliku EASM do formatu graficznego nie zachowa jego trójwymiarowej struktury. Nie będzie możliwości obracania obiektów i oglądania ich z różnych perspektyw. Dlatego należy odpowiednio ustawić rysunek przed jego zapisaniem.
- Format EASM służy do przeglądania projektów CAD, ale nie umożliwia ich eksportu lub edycji w innym formacie 3D.
- Aby dokonać konwersji pliku EASM do innych formatów, takich jak OBJ lub DWG, wymagany jest dostęp do oryginalnego pliku projektu.
- Istnieje szereg dodatkowych formatów plików, na które można konwertować, takich jak STEP, SEL, DXF, PLY i PDF.
- Program eDrawings Professional umożliwia konwersję plików EASM do formatów HTM, TIF, GIF, PNG, JPG i BMP.
- Ponadto, to oprogramowanie obsługuje konwersję do formatu EXE, tworząc samodzielny plik. Pozwala to użytkownikom na otwieranie złożenia bez konieczności instalowania eDrawings.

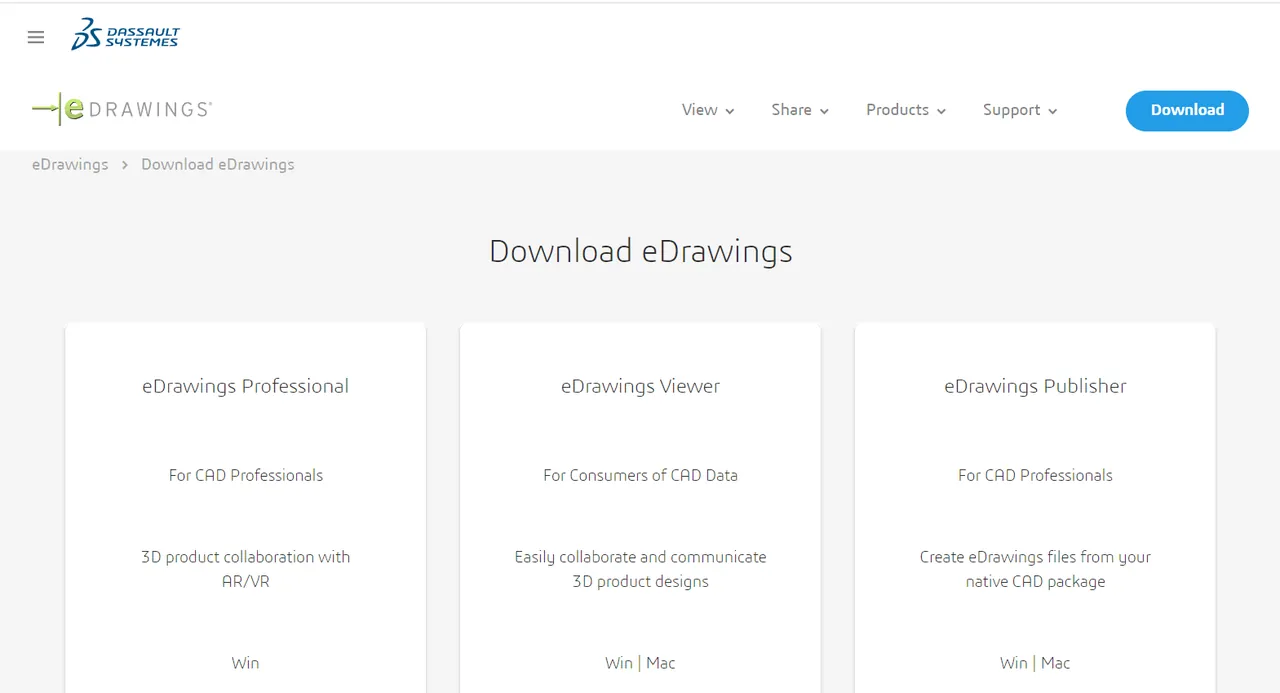

Przeglądarka plików EASM online
eDrawings, platforma stworzona przez Dassault Systemes, charakteryzuje się wysokim poziomem kompatybilności w porównaniu do innych rozwiązań. Dostępnych jest wiele wersji eDrawings, każda z odrębnym zestawem narzędzi i funkcjonalności. Oprogramowanie można pobrać bezpłatnie z oficjalnej strony internetowej. Główne funkcje eDrawings obejmują:
-
Narzędzia do adnotacji i pomiarów: eDrawings umożliwia użytkownikom edycję, dodawanie komentarzy i recenzowanie danych 2D i 3D. Pozwala także na wykonywanie pomiarów geometrii i wymiarów bezpośrednio w interfejsie programu.
-
Eksport plików w różnych formatach CAD: eDrawings umożliwia łatwe zapisywanie plików w formatach TIFF, STL, JPEG lub BMP, co usprawnia komunikację i współpracę.
-
Obsługa rzeczywistości rozszerzonej i wirtualnej: eDrawings oferuje także możliwość uruchomienia oprogramowania w trybie AR i VR, co pozwala na interakcję z projektami 3D.
-
Dostępność: Oprogramowanie jest kompatybilne z systemami Windows, macOS, Android i iOS.
Potencjalne problemy z plikami w formacie EASM
Podczas otwierania pliku EASM mogą wystąpić problemy, które niekoniecznie muszą wynikać z braku odpowiedniego oprogramowania na urządzeniu. Do najczęstszych przyczyn należą:
- Uszkodzony plik EASM.
- Usunięcie wpisu pliku EASM z rejestru systemu Windows.
- Niekompletna lub błędna instalacja aplikacji obsługującej format EASM.
- Nieprawidłowe powiązanie pliku EASM w rejestrze systemu.
- Infekcja pliku EASM wirusem lub innym złośliwym oprogramowaniem.
- Nieaktualne sterowniki systemowe, które uniemożliwiają otwarcie pliku ESM.
- Brak wystarczających zasobów sprzętowych, uniemożliwiający otwarcie pliku EASM.
Często zadawane pytania (FAQ)
P1. Jakie formaty plików EASM można otwierać za pomocą eDrawings?
O1. eDrawings umożliwia otwieranie szerokiej gamy formatów, w tym plików SOLIDWORKS, DXF/DWG, STL, 3DXML, plików CALS oraz wielu innych.
P2. Jak otworzyć plik EASM w programie Solid Edge?
O2. Plik EASM można otworzyć w Solid Edge za pośrednictwem bezpłatnego oprogramowania eDrawings Viewer. Wtyczka eDrawings Publisher jest kompatybilna z różnymi programami CAD, w tym SolidWorks, AutoCAD 2004, CATIA V5, Solid Edge i innymi.
P3. Czy oprogramowanie eDrawings SOLIDWORKS jest bezpłatne?
O3. Tak, program eDrawings SOLIDWORKS jest dostępny bezpłatnie.
P4. Czy istnieje bezpłatna przeglądarka plików CAD?
O4. Tak, Autodesk Viewer to bezpłatne narzędzie do przeglądania plików CAD, obsługujące wiele typów plików, takich jak DWG.
P5. Czy AutoCAD może pomóc w otwieraniu plików eDrawings?
O5. Tak, po uruchomieniu programu AutoCAD, otwiera się również eDrawings Professional for AutoCAD.
Podsumowanie
Mamy nadzieję, że niniejszy artykuł przybliżył Państwu wiedzę na temat plików EASM, ich charakterystyki, metod otwierania, konwersji oraz przeglądarek plików EASM. Postaraliśmy się również omówić najczęstsze problemy związane z otwieraniem plików EASM. Jeśli artykuł okazał się dla Państwa przydatny, prosimy o zostawienie komentarza. Zachęcamy również do zadawania pytań i dzielenia się swoimi sugestiami.
