Znaczenie kart graficznych, szczególnie dla entuzjastów gier, jest powszechnie znane. Często zachodzi potrzeba podłączenia zewnętrznej karty graficznej, aby zwiększyć jakość wyświetlanych obrazów i filmów na naszych urządzeniach. W takich sytuacjach kluczowe jest zrozumienie różnych rodzajów złącz kart graficznych. W niniejszym artykule szczegółowo omówimy różne rodzaje wyświetlaczy, portów i kart graficznych. Przedstawimy typy portów wideo w komputerach, rodzaje kabli wideo oraz szerokie możliwości, jakie dają wyświetlacze. Po lekturze tego artykułu zdobędziesz wiedzę na temat wejść i wyjść wideo, rodzajów pinów w kablach, kart graficznych i różnorodności wyświetlaczy. Ten artykuł może również służyć jako doskonały przewodnik dla graczy, pomagając im w optymalizacji wydajności gier i zwiększeniu przyjemności z rozgrywki.
Przegląd typów złącz kart graficznych
Poniżej przedstawiamy szczegółowe omówienie typów złącz kart graficznych oraz rodzajów kabli stosowanych w komputerach.
Czym jest karta graficzna?
Zrozumienie istoty karty graficznej jest kluczowe dla przyswojenia wielu zagadnień poruszanych w tym artykule. Karta graficzna to element sprzętowy, który zajmuje się obliczaniem i sterowaniem obrazem wyświetlanym na ekranie. Odpowiada za podnoszenie jakości obrazu i jest odpowiedzialna za procesy związane z grafiką. Karta ta jest podłączana do płyty głównej komputera. Nowoczesne karty graficzne wyposażone są w różnorodne porty, które umożliwiają łączenie z urządzeniami zewnętrznymi, takimi jak telewizory czy monitory, co pozwala na uzyskanie lepszego obrazu i dźwięku. Teraz przyjrzymy się bliżej typom złącz kart graficznych i ich zastosowaniom. Poniżej prezentujemy zestawienie najpopularniejszych typów złącz wideo.
Uwaga: Pamiętaj, że wysokiej klasy karty graficzne mogą znacznie obciążyć zasilanie urządzenia.
Rodzaje złącz kart graficznych
Poniżej znajduje się lista typów złącz kart graficznych.

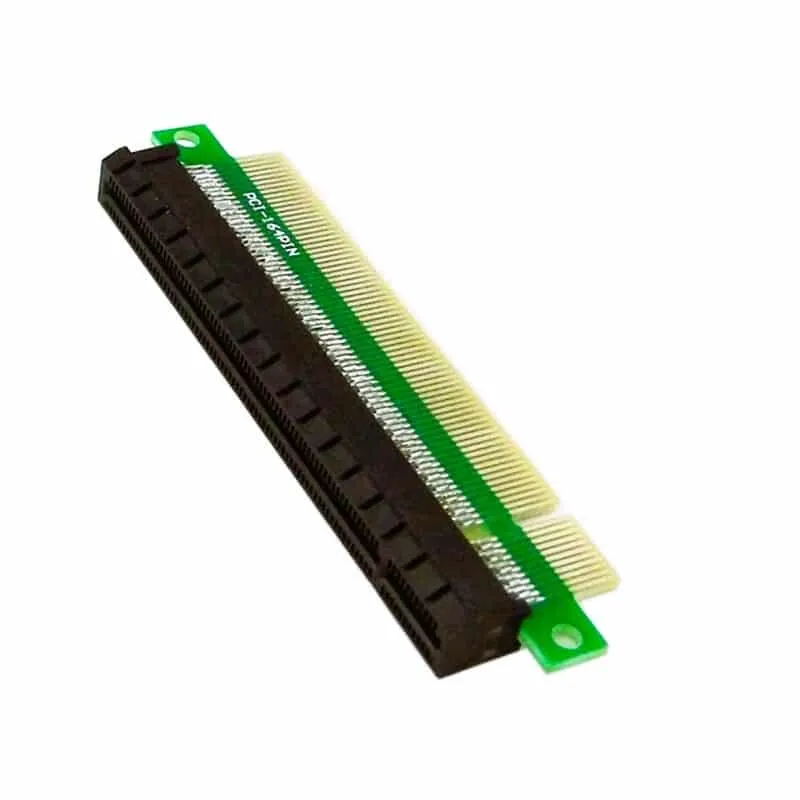

1. Złącze PCI Express x16
Jest to najczęściej spotykany interfejs na płytach głównych w komputerach PC. Starsze płyty główne wykorzystywały gniazda ISA do podłączania różnorodnych komponentów, nie tylko kart graficznych. Wraz z rozwojem technologii komputerowych gniazda ISA przestały być wystarczająco szybkie dla grafiki. W 2004 roku wprowadzono PCIe (Peripheral Component Interconnect Express), będące szybszą wersją standardowego PCI. Gniazda PCIe występują w różnych rozmiarach, na przykład PCIe x1 lub PCIe x16.
PCI Express przesyła dane do i z gniazd za pomocą tzw. pasów. Przepływ danych można porównać do linii osób lub obiektów. Jeśli pojedyncza linia danych dociera do gniazda PCIe, mówimy o złączu PCIe x1. Jeżeli chcemy przesłać więcej danych do karty, nie zwiększamy prędkości, lecz liczbę pasów. Dodanie 4 pasów daje PCIe x4, umożliwiając przesyłanie 4 razy więcej danych. Analogicznie, zwiększenie liczby pasów 16-krotnie daje PCIe x16, co stanowi najbardziej zaawansowany rodzaj złącza dla kart graficznych. Kilka cech złączy PCI Express x16:
- Zapewnia do 75 W mocy dla kart graficznych.
- Przesył danych odbywa się w pasach.
- Wystarczające dla kart graficznych średniej klasy.
- Obsługuje karty graficzne wyższej klasy średniej i wysokiej. Te karty wymagają dodatkowego zasilania poprzez złącza 6-pinowe i 8-pinowe.
Wymienione poniżej złącza umożliwiają podłączenie komponentów komputera, takich jak karty graficzne. Wraz z postępem technologicznym rosło zapotrzebowanie na bardziej wydajne złącza, mogące dostarczyć więcej energii do procesorów, dlatego wprowadzono złącza 8-pinowe. 6- i 8-pinowe złącza zasilania PCIe służą do dostarczania dodatkowej energii do zaawansowanych kart graficznych PCI-Express, umożliwiając ich prawidłowe działanie. Złącza te nie są podłączane do płyty głównej, ale bezpośrednio do karty graficznej i, w zależności od karty, wykorzystują złącza 6- lub 8-pinowe, a czasem oba jednocześnie.

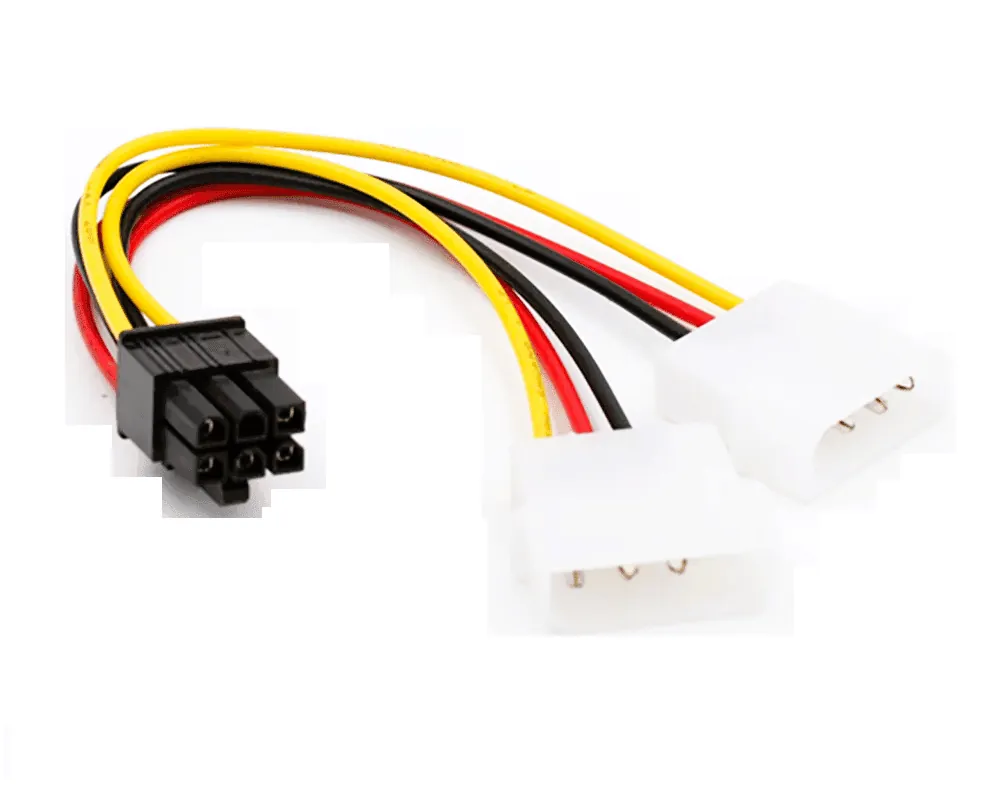

2. Złącza 6-pinowe
Te złącza umożliwiają dostarczenie dodatkowych 75 watów energii do procesora graficznego. Złącze PCIe x16 również dostarcza 75 watów, a po dodaniu złącza 6-pinowego łączny pobór mocy wynosi 150 watów. Jeśli karta graficzna zużywa więcej niż 75 watów, będzie wyposażona w 6-pinowe złącze PCI Express. Karty graficzne średniej klasy wykorzystują złącza 6-pinowe.

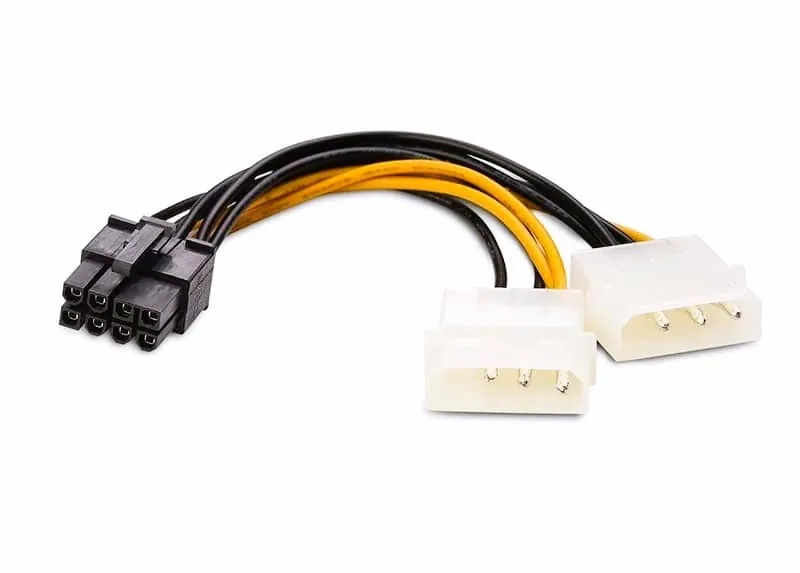

3. Złącza 8-pinowe
Jak nazwa wskazuje, jest to 8-pinowe złącze podłączane do płyty głównej, które dostarcza więcej mocy dla nowszych, bardziej energochłonnych procesorów. Te piny służą do dostarczania 150 watów energii do karty graficznej. Dzięki 8-pinowemu złączu karta graficzna może uzyskać łącznie 225 watów energii; 75 W z PCIe x16 i 150 W z 8-pinowego złącza. Najnowocześniejsze i najwyższej klasy karty graficzne posiadają złącza 8-pinowe. Niektóre karty graficzne o bardzo wysokim zapotrzebowaniu na energię mogą być wyposażone w jedno złącze 6-pinowe i jedno 8-pinowe lub dwa złącza 8-pinowe.

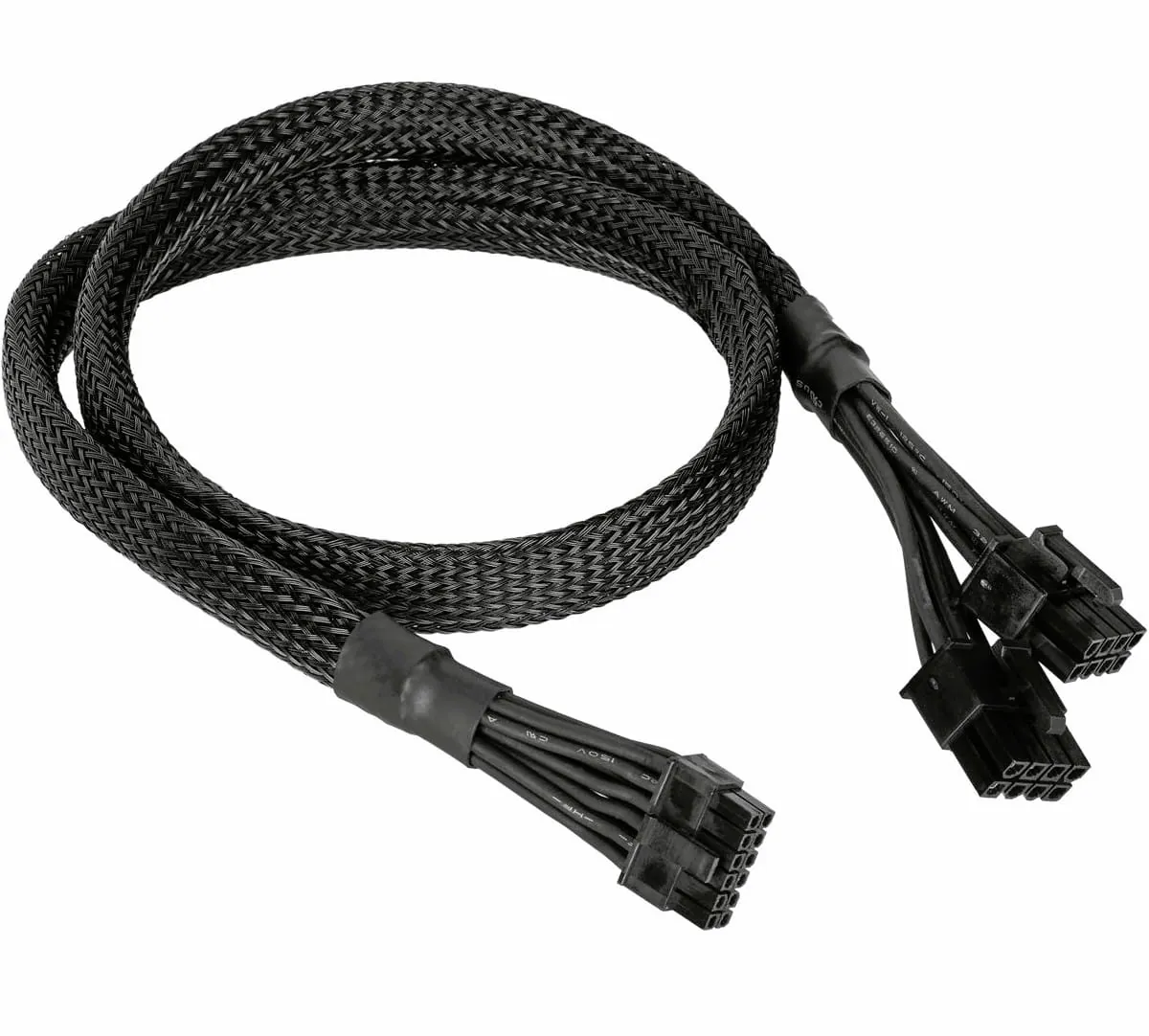

4. Złącze 12-pinowe
Kiedy firma NVIDIA stworzyła swoją najpotężniejszą kartę graficzną, potrzebowała dużo dodatkowej mocy. Wówczas wprowadzono złącze 12-pinowe. Ma ono zbliżony rozmiar, ale zapewnia większą moc niż złącze 8-pinowe.
Typy kabli wideo do komputerów
Zrozumienie rodzajów kabli wideo do komputerów ma kluczowe znaczenie, ponieważ odgrywają one zasadniczą rolę w połączeniu monitora z procesorem. Kable te są również niezbędne do podłączenia telewizora i odtwarzacza wideo. Poniższa lista pomoże Ci zrozumieć różne rodzaje kabli wideo oraz najlepsze typy złącz wideo.

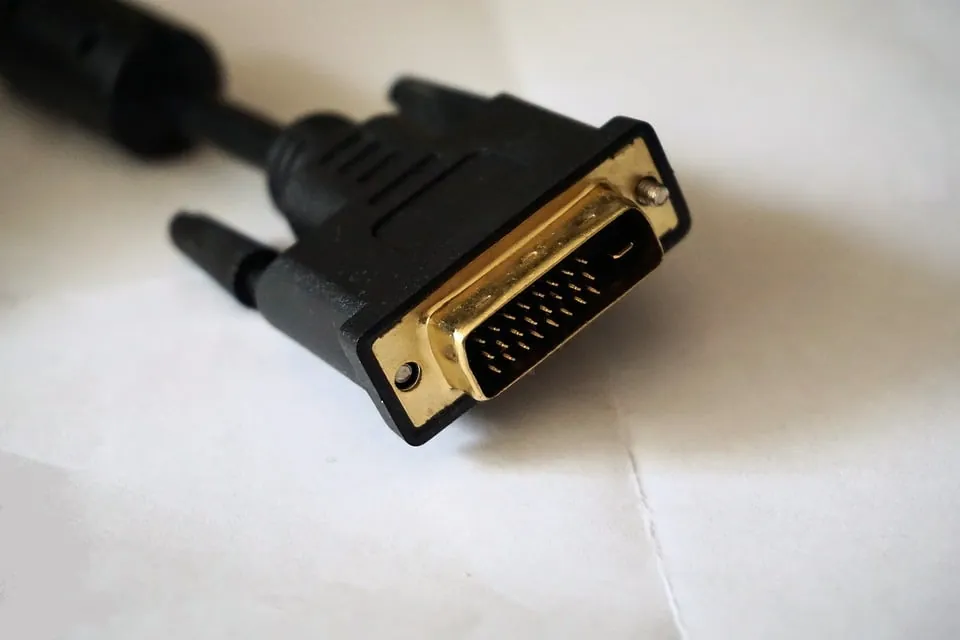

1. Kabel DVI
Zdjęcie: Andreas Lischka z Pixabay
DVI, czyli Digital Video Interface, jest powszechne w tańszych kartach graficznych. Obsługuje maksymalną rozdzielczość 1920 × 1080 pikseli, a droższe karty potrafią osiągnąć 2560 × 1600 pikseli. Kilka cech kabla DVI:
- Służy do przesyłania sygnałów wideo w formacie cyfrowym.
- Wykorzystywany w wyświetlaczach LCD.
- Działa na bardzo wysokim sygnale.
- Przesyła sygnały analogowe i cyfrowe.
2. Kabel HDMI
Zdjęcie autorstwa Michi z Pixabay
HDMI (High Definition Multimedia Interface) jest standardem w nowoczesnych urządzeniach domowych, takich jak telewizory LCD, projektory, odtwarzacze Blu-ray. Każdy współczesny laptop i komputer PC jest wyposażony w port HDMI, umożliwiający podłączenie do kina domowego lub telewizora LCD. Również w tym przypadku sygnał przesyłany jest cyfrowo. Cechy kabli HDMI:
- Obsługuje transmisję audio i wideo. Nie wymaga oddzielnego głośnika.
- Obsługuje wysoką rozdzielczość.
- Długie kable, do 30 metrów.
- Kompatybilny z wieloma urządzeniami.
3. Kabel USB
Obraz autorstwa OpenClipart-Vectors z Pixabay
USB (Universal Serial Bus) służy głównie do łączenia komputerów z innymi urządzeniami w celu udostępniania plików i przesyłania danych. Cechy kabla USB:
- Niedrogi.
- Łatwy w obsłudze.
- Różne rozmiary i typy złącz.
- Krótkie kable.

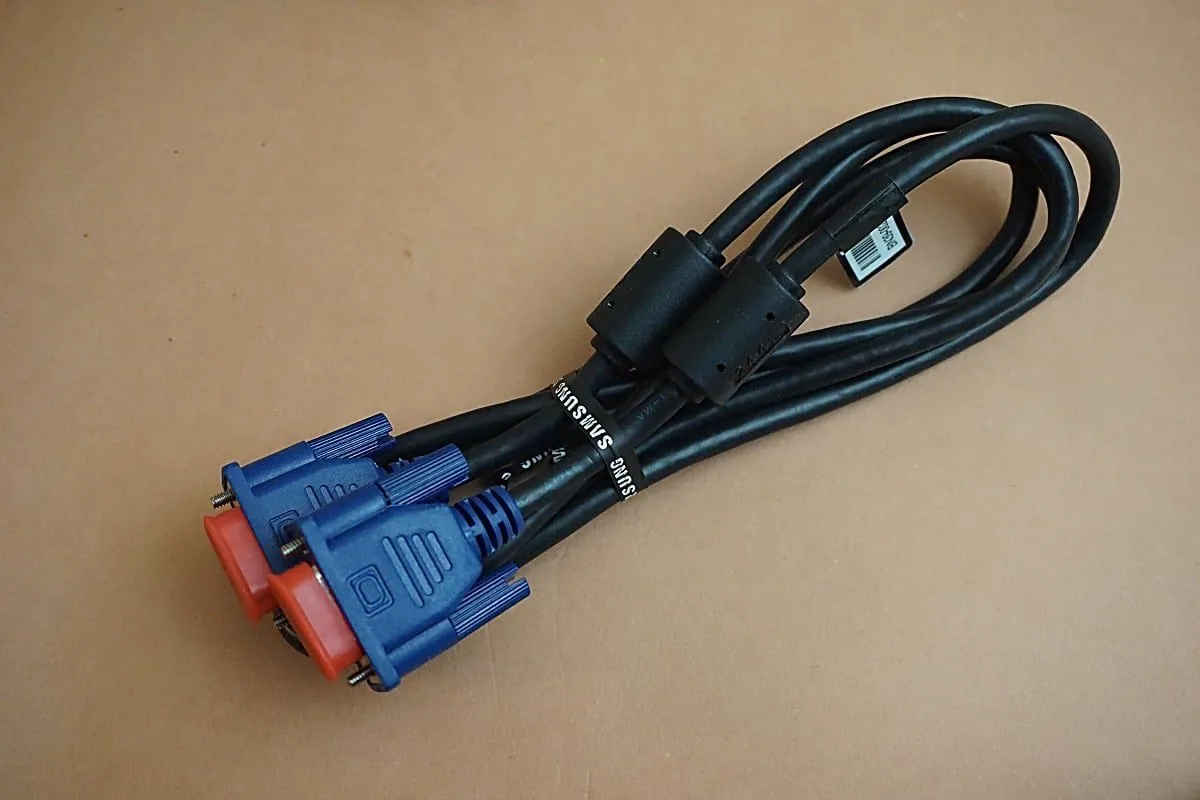

4. Kabel VGA
Zdjęcie: Richard Revel z Pixabay
VGA (Video Graphics Array) przesyła tylko sygnały wideo, nie audio. Został stworzony przez IBM i jest uważany za przestarzały. Używany, gdy brak innych opcji. Ma niebieski, trapezoidalny interfejs i przesyła sygnały analogowe. Wraz z pojawieniem się płaskich telewizorów LCD, które wymagały wyższej rozdzielczości, VGA powoli straciło na znaczeniu. Chociaż rzadko używany, port VGA wciąż można znaleźć w telewizorach, projektorach i monitorach.
***
Mamy nadzieję, że ten artykuł pomógł Ci zrozumieć różne typy złącz kart graficznych. Informacje te mogą być szczególnie wartościowe dla graczy. Zrozumienie typów kabli wideo może pomóc w poprawie jakości obrazu i ogólnych wrażeń z korzystania z karty graficznej. Jeśli chcesz podzielić się swoimi przemyśleniami, zachęcamy do komentowania poniżej.
