Uszkodzenie ekranu jakiegokolwiek urządzenia to spora niedogodność, lecz stłuczenie wyświetlacza w Apple Watch może okazać się wyjątkowo problematyczne. Te zaawansowane zegarki są znane ze swojej skomplikowanej konstrukcji, co utrudnia ich naprawę. Niemniej, przy zachowaniu należytej ostrożności, samodzielna wymiana uszkodzonego ekranu Apple Watch jest jak najbardziej możliwa.
Samodzielna naprawa ekranu Apple Watch
Istnieje kilka powodów, dla których warto podjąć się naprawy ekranu w swoim Apple Watch. Może on być pęknięty, odklejony od obudowy, a nawet całkowicie przestać reagować na dotyk. W większości przypadków źródłem problemu jest uszkodzenie panelu OLED oraz zintegrowanego z nim digitizera.
Teoretycznie, można ponownie wykorzystać sprawny digitizer z zegarka, którego ekran jest jedynie pęknięty lub odklejony, jednak nie jest to zalecane. Digitizer to element bardzo podatny na uszkodzenia. Chociaż jego demontaż jest możliwy, jak pokazują poradniki na YouTube, to taki wyświetlacz prawdopodobnie będzie miał wady.
Przed zakupem zestawu naprawczego do Apple Watch, upewnij się, że zawiera on zarówno panel OLED, jak i digitizer.
1. Przygotowanie niezbędnych narzędzi
Naprawa ekranu Apple Watch nie wymaga zaawansowanego sprzętu. Potrzebny będzie przede wszystkim odpowiedni ekran zamienny, który zawiera panel OLED i digitizer. Często zestawy naprawcze posiadają wszystkie wymagane narzędzia, lecz dla pełnej jasności, oto lista:
- Źródło ciepła, np. opalarka lub suszarka do włosów
- Precyzyjne ostrze, np. nożyk X-ACTO z zakrzywioną końcówką
- Delikatne narzędzie, np. płaski śrubokręt 1 mm
- Pinceta
- Śrubokręt Y000, potrzebny do ponownego zamontowania czujnika Force Touch (przydatne, jeśli zegarek nie reaguje poprawnie na dotyk)
- Klej do elektroniki, np. E6000
Przed rozpoczęciem jakichkolwiek prac upewnij się, że zegarek Apple Watch jest całkowicie wyłączony.
2. Podgrzewanie kleju ekranu
Po zebraniu narzędzi i wyłączeniu zegarka, możesz rozpocząć podgrzewanie kleju trzymającego ekran. Użyj opalarki lub suszarki, delikatnie ogrzewając ekran Apple Watch. Należy go podgrzewać do momentu, aż stanie się zbyt gorący, by go dotknąć. Podgrzanie kleju znacznie ułatwi usunięcie ekranu w kolejnym kroku.
3. Delikatny demontaż ekranu

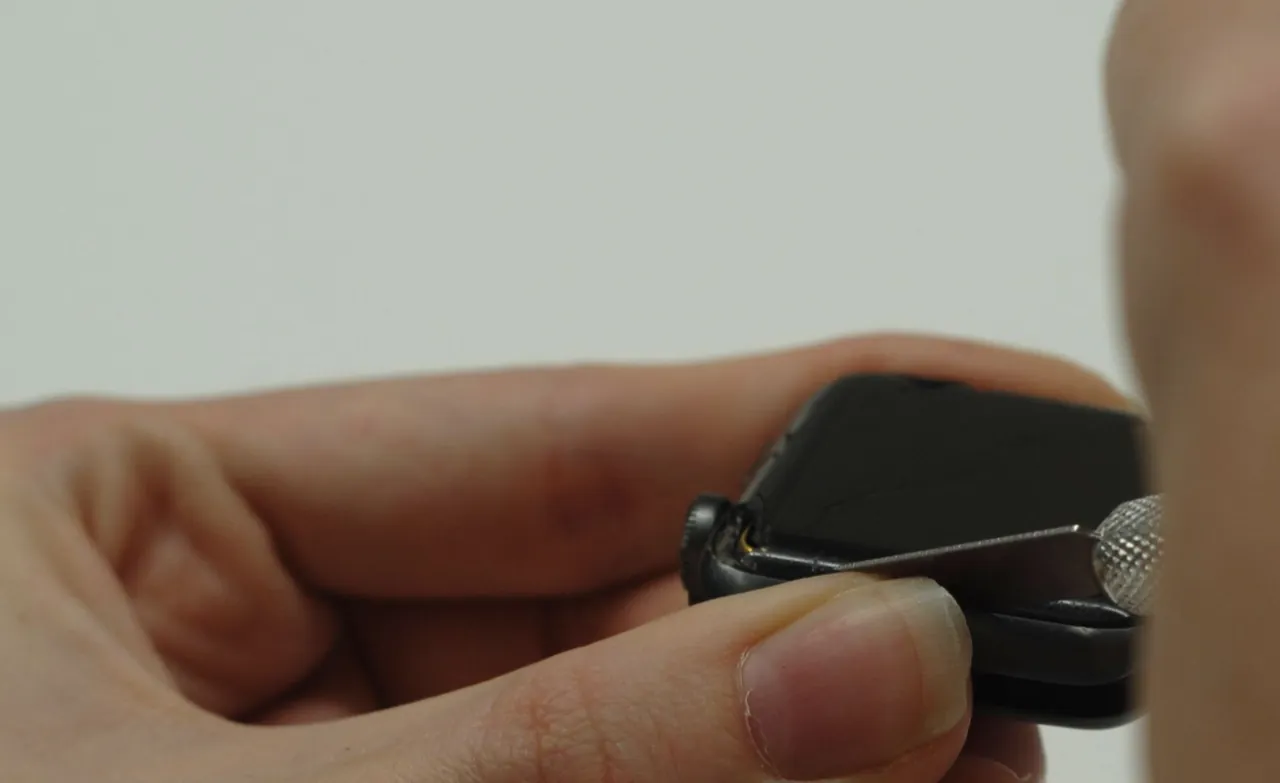

Gdy klej jest odpowiednio nagrzany, możesz przystąpić do demontażu ekranu. Używając ostrza z zakrzywioną krawędzią, powoli i ostrożnie podważaj ekran wzdłuż jego krawędzi. Jeśli korzystasz z ostrza z prostą krawędzią, zachowaj szczególną ostrożność, by nie zarysować szkła. Po lekkim uniesieniu ekranu, przesuń narzędzie do otwierania wzdłuż każdej krawędzi, aby całkowicie go odłączyć.
Konieczne jest kilkukrotne przesunięcie narzędzia wzdłuż obwodu ekranu, ponieważ zaschnięty klej może utrudnić jego zdjęcie. Gdy skończysz, delikatnie podważ dolną krawędź wyświetlacza. Działaj bardzo ostrożnie. W zależności od modelu zegarka, do wyświetlacza podłączony jest kabel lub zestaw kabli – unikaj uszkodzenia któregokolwiek z nich.
Ustaw Apple Watch na podwyższeniu tak, aby strona z kablem znajdowała się przy krawędzi. Podnieś ekran i ostrożnie przesuń go na bok, unikając przechylania czy próby zerwania połączenia kablowego. Podczas wykonywania kolejnych czynności, pozwól, aby ekran swobodnie wisiał obok zegarka.
Pracuj uważnie, by nie uszkodzić czujnika Force Touch, który znajduje się na krawędzi ekranu i jest przyklejony do obudowy. Aby zachować go w całości, oddziel czujnik, wprowadzając ostrze wzdłuż jego górnej krawędzi.
4. Demontaż baterii Apple Watch
Po usunięciu ekranu masz pełen dostęp do wnętrza zegarka Apple Watch. Zależnie od modelu, może być konieczne usunięcie kilku elementów w celu podłączenia nowego wyświetlacza – zacznij od baterii. Włóż narzędzie do podważania w szczelinę między zegarkiem a prawą stroną baterii i delikatnie podważ, by wyjąć ją z obudowy.
Baterię należy obrócić w kierunku przeciwnym do ruchu wskazówek zegara (zakładając, że pokrętło nadal znajduje się po prawej stronie, obróć ją w górę), aby odsłonić złącze. Użyj delikatnego narzędzia (np. plastikowego otwieracza lub płaskiego śrubokręta 1 mm), aby ostrożnie odłączyć akumulator od złącza.
W niektórych przypadkach wyjęcie baterii nie jest konieczne. W modelu Apple Watch Series 3, który posłużył za przykład w tym artykule, złącze wyświetlacza znajduje się pod pokrywą Taptic Engine, a nie pod baterią. Wewnętrzna struktura wielu wcześniejszych modeli Apple Watch jest podobna.
Nie wkładaj narzędzia zbyt głęboko w obudowę, ponieważ ryzykujesz uszkodzeniem płyty głównej.
5. Odłączenie kabli wyświetlacza i digitizera

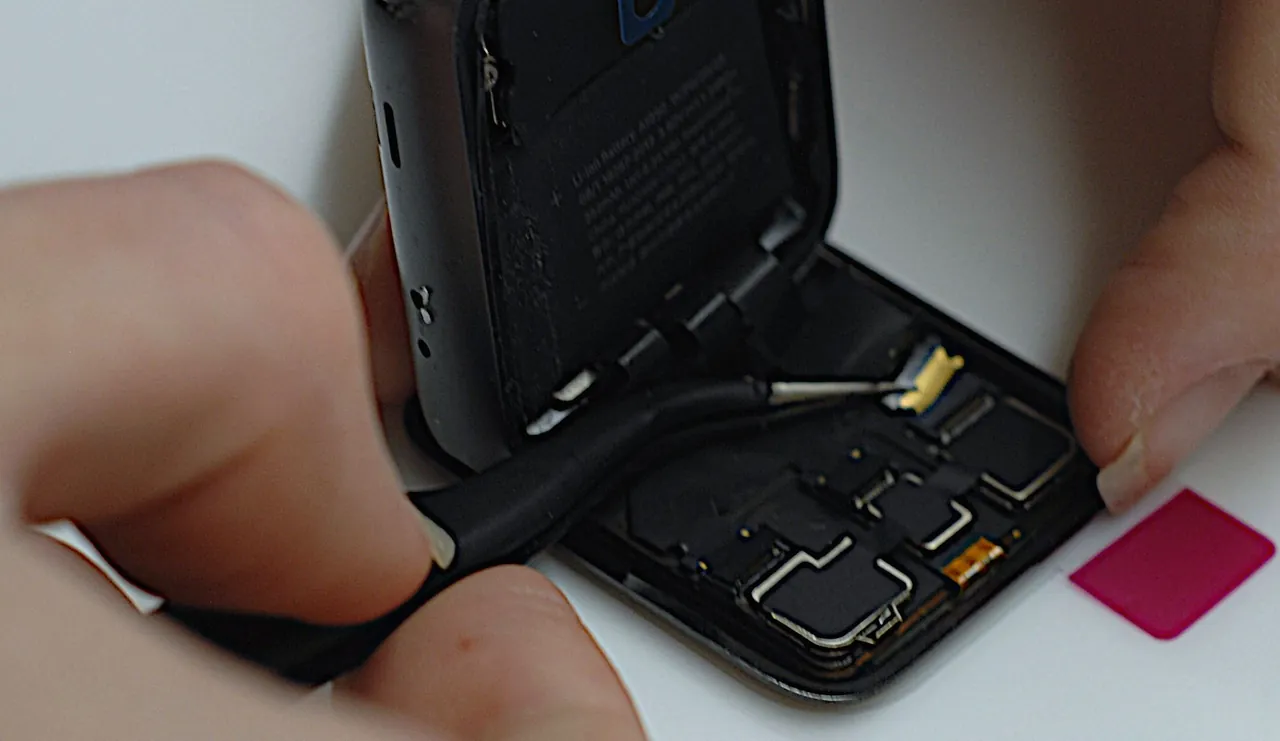

Po odłączeniu baterii, możesz odpiąć sam wyświetlacz. Unieś ekran, tak by jego dolna część była skierowana w lewo. Używając delikatnego narzędzia, ostrożnie zwolnij metalowy wspornik, który trzyma kable wyświetlacza i digitizera, podnosząc go w kierunku ekranu.

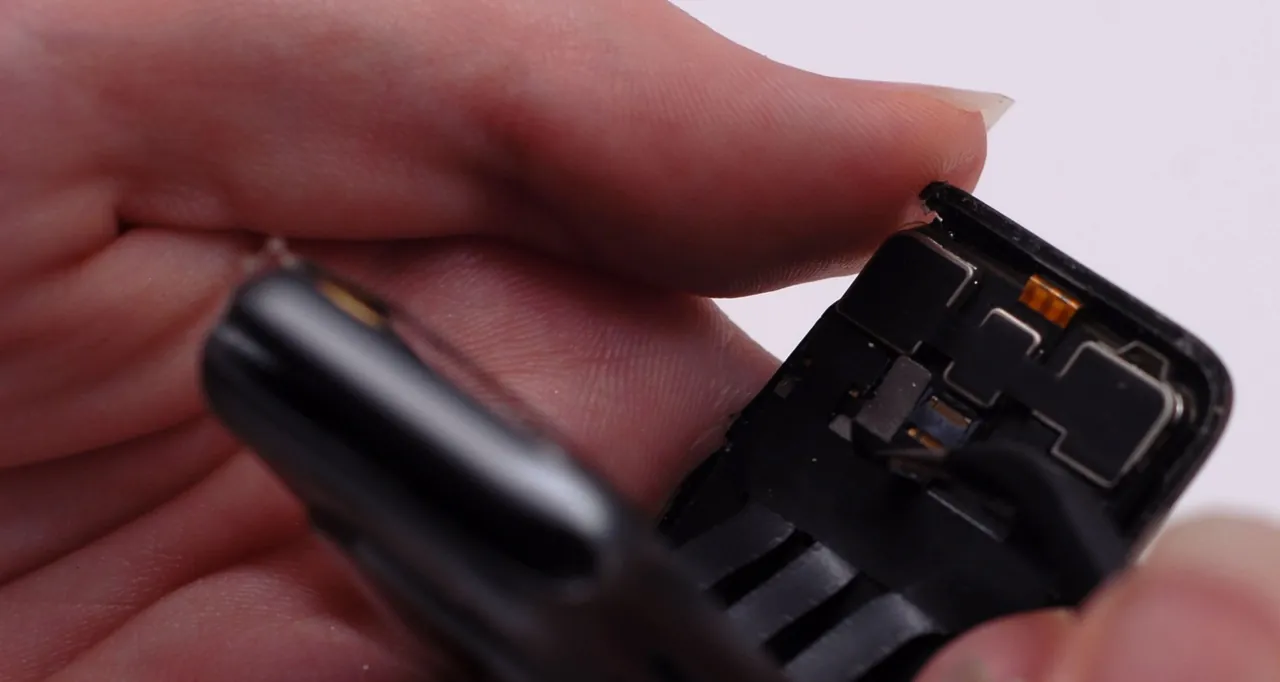

Przytrzymując wspornik pincetą, użyj małego śrubokręta 1 mm, aby go otworzyć. Pincetą pociągnij osłonę wspornika w stronę wyświetlacza, a następnie ostrożnie odłącz złącza wyświetlacza i digitizera.
6. Demontaż czujnika Force Touch

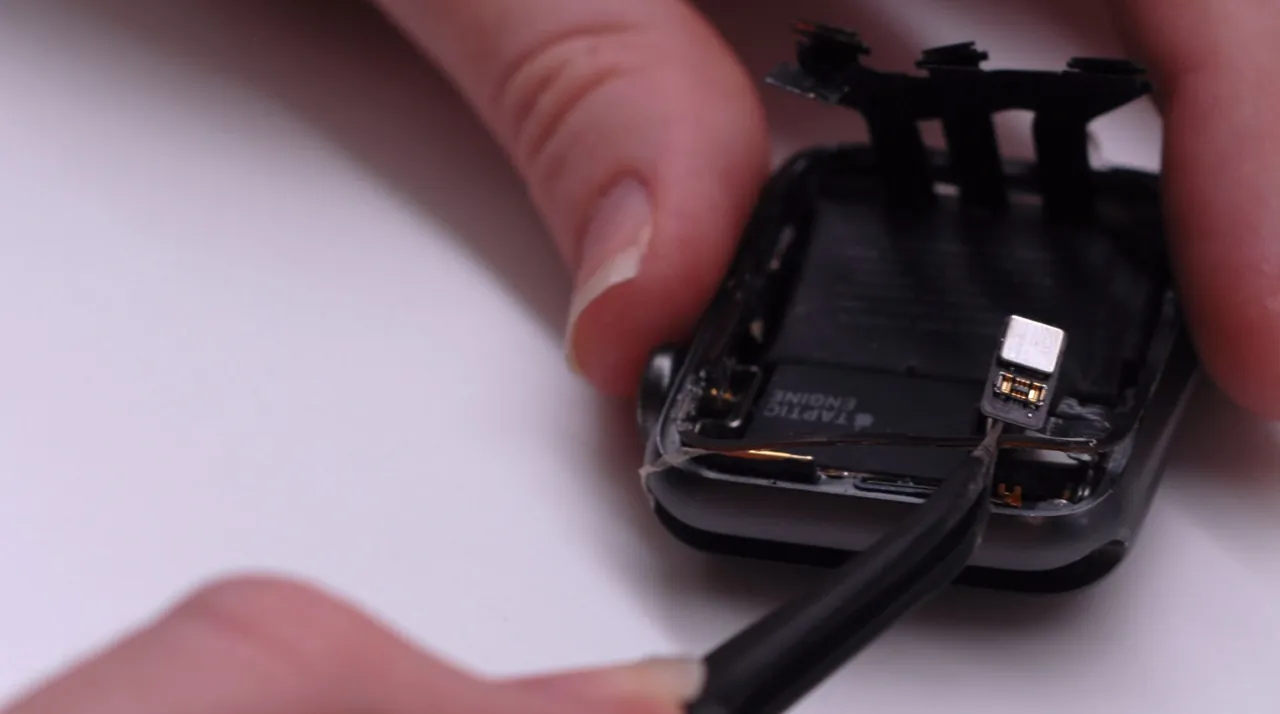

W tym momencie czujnik Force Touch powinien nadal być na swoim miejscu. Jeśli jednak uległ uszkodzeniu, należy go zdemontować. Użyj śrubokręta Y000, aby odkręcić śrubę mocującą złącze czujnika Force Touch. Następnie, za pomocą delikatnego narzędzia, ostrożnie wypchnij złącze kabla na zewnątrz i odłącz je.

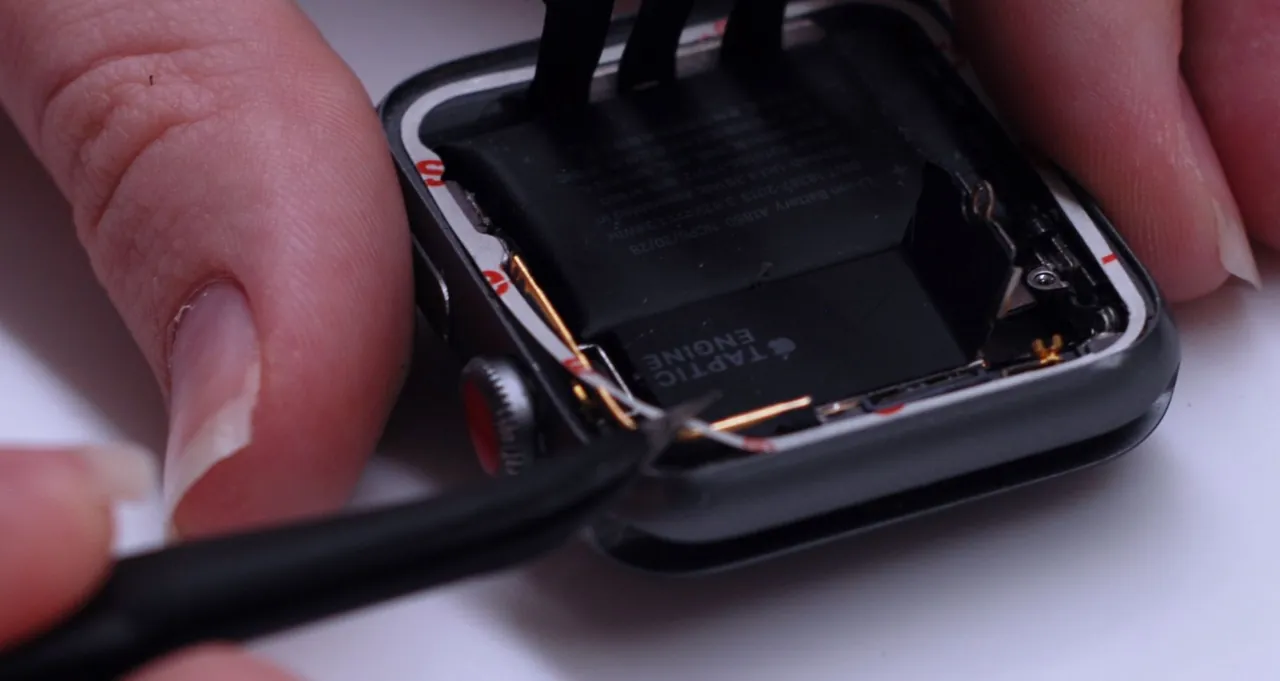

Po podgrzaniu poluzuj klej trzymający czujnik Force Touch, a następnie ostrożnie oddziel go od obudowy. Resztki kleju można usunąć, podgrzewając je lub przecierając delikatną szmatką nasączoną alkoholem.
7. Montaż nowego czujnika Force Touch
Po usunięciu pozostałości kleju, możesz zamontować nowy czujnik Force Touch. Ustaw czujnik ekranem w dół i pincetą usuń folię ochronną. Ostrożnie dopasuj czujnik do obudowy, przykładając go stroną z klejem do zegarka, tak aby idealnie przylegał.
Użyj narzędzia, aby docisnąć czujnik wzdłuż jego krawędzi, upewniając się, że przylega on równomiernie do obudowy. Na koniec, za pomocą pincety, delikatnie wsuń złącze czujnika Force Touch na miejsce i delikatnie wciśnij je w gniazdo. Przy pomocy śrubokręta Y000 wkręć śrubę zabezpieczającą.
8. Ponowne podłączenie kabli wyświetlacza i digitizera
Teraz możesz zamontować nowy ekran. Ułóż go nad zegarkiem tak, by jego dolna część była odsłonięta, a kable wyświetlacza i digitizera znajdowały się w jednej linii z gniazdem. Wciśnij oba złącza na miejsce, a następnie opuść wspornik na złącza. Delikatnie dociśnij górną część wspornika, aż zatrzaśnie się on na swoim miejscu.
9. Ponowny montaż baterii Apple Watch
Podobnie jak poprzednio, ostrożnie odwróć ekran na lewą stronę Apple Watch (naprzeciwko tarczy) i pozwól mu zwisać obok zegarka podczas dalszej pracy. Weź baterię i dopasuj jej kabel do złącza. Pincetą wciśnij kabel na miejsce, a następnie delikatnie obróć baterię w kierunku zgodnym z ruchem wskazówek zegara (w stronę siebie), tak by pasowała do swojego miejsca.
Zanim przejdziesz dalej, powinieneś nanieść cienką warstwę kleju (np. specjalnej taśmy do elektroniki, Tesa 61395, kleju płynnego E6000, lub kleju typu „odklej i przyklej”), ale najpierw sprawdź, czy zegarek działa poprawnie. Spróbuj włączyć Apple Watch. Jeżeli wyświetlacz działa bez zarzutu, przejdź do ostatnich kroków – w przeciwnym wypadku sprawdź kable i komponenty, by zlokalizować źródło problemu.
10. Montaż nowego ekranu
Na koniec możesz zamontować nowy ekran. Upewnij się, że kable wyświetlacza i digitizera nie są naprężone ani uszkodzone. Po wycentrowaniu ekranu, mocno go dociśnij, aż zaskoczy na swoim miejscu. Owiń wyświetlacz gumkami w obu kierunkach i pozostaw zegarek na 15-30 minut, aż klej całkowicie zwiąże.
Więcej wskazówek dotyczących naprawy Apple Watch znajdziesz na iFixit.
Ciesz się naprawionym Apple Watch
Jeśli zastanawiałeś się, jak wymienić ekran w iWatch lub ile kosztuje naprawa ekranu Apple Watch, prawdopodobnie zaskoczyło cię, jak skomplikowany i kosztowny może być ten proces. Mamy nadzieję, że ten poradnik pozwoli ci przywrócić pełną funkcjonalność zegarka Apple Watch w zaledwie kilka godzin.
