Jak długi może być kabel USB i jaka jest maksymalna długość kabla USB?

Kable USB stanowią wygodne rozwiązanie do podłączania różnorodnych urządzeń do komputera. Jednakże, długość kabla ma istotny wpływ na jakość przesyłanych danych. Istnieje szereg czynników, które ograniczają zarówno maksymalną długość kabla, jak i szybkość transferu danych.

Specyfikacje USB a Długości Maksymalne

Zapewne każdy doświadczył sytuacji, gdy chciał podłączyć urządzenie USB do komputera, a okazało się, że nie ma możliwości przemieszczenia sprzętu. Brak opcji bezprzewodowej oznacza konieczność połączenia przewodowego. Niestety, dostępne kable USB często mają ograniczoną długość. Dlaczego tak się dzieje? Jakie są limity długości kabli USB i co za nimi stoi?

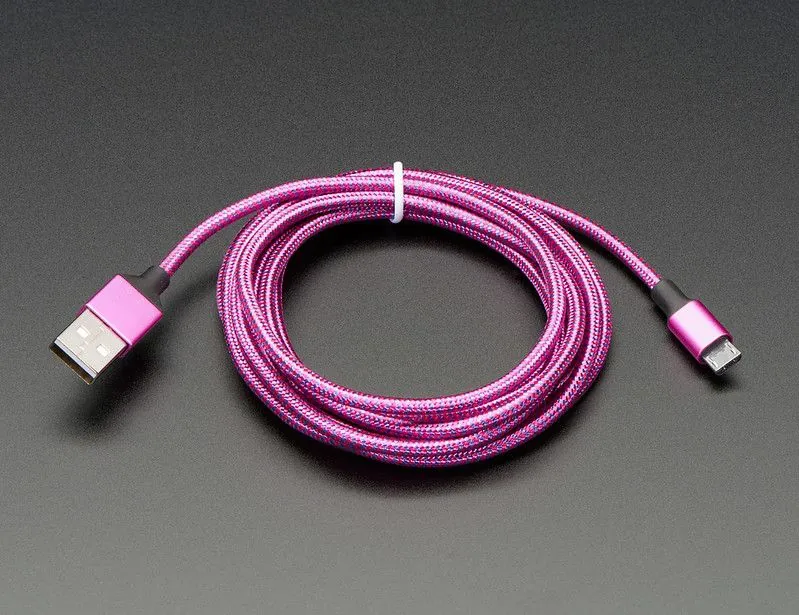

Źródło obrazu: Adafruit Industries/Flickr

W dużej mierze wynika to z działalności Forum Implementatorów USB (USB-IF), organizacji odpowiedzialnej za ustalanie i wdrażanie standardów USB na całym świecie. Mogłoby się wydawać, że kolejne generacje USB będą umożliwiały szybszy transfer danych na większe odległości. Okazuje się, że jest odwrotnie. Im dłuższy kabel, tym większe ryzyko osłabienia sygnału.

Forum Implementatorów USB (USB-IF) zdefiniowało maksymalne długości kabli dla poszczególnych standardów USB:

Rodzaj USB

Metry

Stopy

USB 1.0/1.1

5

16

USB 2.0

5

16

USB 3.0

3

9

USB 3.1 Gen 1

3

9

USB 3.1 Gen 2

3

9

USB 3.2 Gen 1×1

3

9

USB 3.2 Gen 2×1

3

9

USB 3.2 Gen 2×2

3

9

USB4

0,8

2.6

Wraz z rozwojem USB, od niskiej prędkości (1,5 Mb/s) w USB 1.0 do imponujących 80/120 Gb/s w USB4, maksymalna długość kabla ulegała skróceniu. Jest to związane przede wszystkim z koniecznością zachowania integralności sygnału przy coraz wyższych prędkościach. Istotny jest również rodzaj wykorzystywanego kabla USB.

Ograniczenia Długości Kabli USB: Kluczowe Czynniki

Na maksymalną długość kabli USB wpływa kilka aspektów technicznych:

• Degradacja Sygnału: Każdy kabel działa jak filtr dolnoprzepustowy, tłumiąc składowe sygnału o wyższej częstotliwości. W przypadku USB 3.x sygnały zawierają elementy o wysokiej częstotliwości, nawet do kilku GHz, które ulegają tłumieniu wraz ze wzrostem odległości. Efektem tego są zakłócenia, błędy danych i obniżenie maksymalnej prędkości transferu.
• Zakłócenia Sygnału: Dłuższe kable są bardziej narażone na zakłócenia elektromagnetyczne, działając niczym anteny wyłapujące szum z otoczenia. To prowadzi do uszkodzenia i zniekształcenia przesyłanego sygnału USB. Odpowiednie ekranowanie może pomóc w zminimalizowaniu tego problemu.
• Zasilanie: Cienkie kable USB charakteryzują się określoną rezystancją na jednostkę długości. Przy dużych dystansach rezystancja kabla powoduje spadek napięcia, szczególnie przy zasilaniu o dużej mocy za pomocą USB-C. Ma to negatywny wpływ na stabilność zasilania podłączonych urządzeń.
• Synchronizacja: Opóźnienia w przesyłaniu sygnału przez kabel mogą powodować odchylenia i zakłócenia synchronizacji sygnałów USB względem ich źródła. Prowadzi to do zakłóceń w wzorcach sygnałów i przywracaniu zegara, co w konsekwencji może powodować błędy danych lub problemy z identyfikacją urządzeń.

Uwzględniając te aspekty, USB-IF ustaliło maksymalne długości kabli na 3-5 metrów dla starszych standardów o niższych prędkościach, natomiast dla najszybszych sygnałów SuperSpeed rekomendowane jest użycie kabli o długości do 1 metra, co ma gwarantować zachowanie pełnej wydajności.

Używanie Dłuższych Kabli USB: Możliwości i Ograniczenia

Mimo że specyfikacje USB określają zalecane maksymalne długości, w praktyce można korzystać z dłuższych kabli. Istnieją różne metody na zwiększenie zasięgu połączenia USB (lub dystansu, który sygnał lub dane pokonują przy użyciu wielu kabli).

Przykładowo, urządzenia o niskiej prędkości (USB 1.x) mogą działać bezproblemowo na dłuższych kablach, ze względu na niską szybkość sygnału (1,5 Mb/s). Nie jest to jednak regułą i zależy od jakości kabla i innych czynników. Dostępne są również aktywne kable, które posiadają wbudowane wzmacniacze. Umożliwiają one regenerację sygnału USB na długościach nawet do 15-20 metrów. Więcej informacji o aktywnych kablach USB znajduje się poniżej. Warto również rozważyć szybkość USB-C.

Gdy pojedynczy kabel USB jest niewystarczający, a nie ma możliwości użycia aktywnego kabla, można wykorzystać przedłużacz USB. Przedłużacze USB dzielą połączenie na dwa segmenty kablowe, pomiędzy którymi umieszczony jest wzmacniacz, który wzmacnia i odtwarza sygnał. Dzięki temu można uzyskać ciągi o długości 10 metrów lub więcej, w zależności od jakości produktu. Do pokrycia większych odległości można użyć kilku przedłużaczy lub przekaźników. Koncentratory USB mogą być również wykorzystane jako wzmacniacze pośrednie dla połączeń wielosegmentowych, ponieważ regenerują sygnał, umożliwiając dłuższe przebiegi kabli.

Należy jednak pamiętać o pewnych kwestiach, które wiążą się z użyciem dłuższych kabli USB.

Kabel USB „premium”, z odpowiednim dopasowaniem impedancji, ekranowaniem i grubszymi przewodami zasilającymi lepiej utrzyma integralność sygnału na większych dystansach. Alternatywą są światłowodowe kable USB, które wykorzystują światło do przesyłania danych zamiast sygnałów elektrycznych. Eliminuje to ograniczenia długości, ale wymaga adapterów do połączenia z urządzeniami, co podnosi koszty.

Czy warto korzystać z aktywnego kabla USB?

Aktywne kable USB są jednym ze sposobów na wydłużenie połączeń USB poza standardowe limity. Aktywny kabel USB jest droższy niż zwykły kabel (pasywny), ponieważ zawiera dodatkowe komponenty, które wzmacniają i stabilizują przesyłany sygnał.

Zazwyczaj aktywny kabel USB jest wyposażony we wzmacniacz sygnału, umożliwiający jego przesyłanie na większą odległość bez jego degradacji. Aktywny kabel USB potrzebuje źródła zasilania, które najczęściej pobierane jest z urządzenia głównego (np. komputera), ale może również pochodzić z gniazdka elektrycznego z adapterem USB lub innego podobnego źródła.

Aktywne kable USB są częściej stosowane w nowszych standardach USB, takich jak USB 3.x, aby zapewnić maksymalną przepustowość danych na większych odległościach. W tym przypadku, wysokiej jakości aktywny kabel USB może niezawodnie przesyłać dane na odległość do 20 metrów.

Potencjalne problemy związane z używaniem długich kabli USB

Choć USB jest elastyczne, każdy kabel wiąże się z pewnymi kompromisami w zakresie wydajności. Zrozumienie wpływu długości kabla na przesył danych pozwala lepiej zdiagnozować ewentualne problemy i podjąć właściwą decyzję przy wyborze kabla i podłączaniu urządzeń USB.

Używanie dłuższego kabla USB jest często rozwiązaniem, ale mogą wystąpić pewne komplikacje.

Najczęstszymi problemami przy stosowaniu długich kabli USB są kwestie związane z szybkością transferu danych i wydajnością. Przykładowo, trzymetrowy kabel USB 3.2 Gen 2×2 może obsługiwać zaledwie 10 Gb/s, natomiast przy kablu USB4 o długości przekraczającej 1 metr z pewnością pojawią się problemy z szybkością przesyłu danych (a warto pamiętać, że USB4 i USB-C to nie to samo!).

W zależności od długości kabla USB i jego specyfikacji, niektóre urządzenia i usługi mogą nie działać prawidłowo. Dodatkowo, obciążenie wynikające z korekcji błędów może negatywnie wpłynąć na wydajność.

Istotna jest również kwestia zasilania przez USB. W niektórych przypadkach, urządzenie może w ogóle nie działać, jeśli kabel USB jest zbyt długi i nie dostarcza wystarczającej mocy z urządzenia hosta.

Wybór Kabla USB o Odpowiedniej Długości

Znając maksymalne dopuszczalne długości kabli USB, można lepiej zaplanować konfigurację sprzętu, unikając konieczności zakupu przedłużaczy, aktywnych kabli USB, koncentratorów i innych akcesoriów. W niektórych sytuacjach zastosowanie długiego kabla USB jest nieuniknione, ale przynajmniej będziemy mieć świadomość, jak daleko możemy się posunąć, nie ryzykując utraty sygnału i danych.
