Topologia sieci odnosi się do układu różnych urządzeń w sieci. Kiedy mówimy „Układ”, myślimy o fizycznych lokalizacjach, co daje wrażenie, że topologia sieci ma związek z umiejscowieniem różnych urządzeń w sieci. To nie o to chodzi. Topologia sieci ma związek ze sposobem łączenia się urządzeń, tj. Ich hierarchią.

Hierarchia ta może być fizyczna w przypadku sieci przewodowej lub wirtualna w przypadku sieci bezprzewodowej. Jako użytkownicy końcowi łączący się z siecią Wi-Fi nigdy tak naprawdę nie robimy nic z układem, tj. Topologią sieci. Jest to automatycznie ustawione dla nas.

Topologia sieci określa, w jaki sposób urządzenia w sieci są połączone ze sobą oraz z centralnym koncentratorem tworzącym sieć. Na przykład w niektórych układach wszystkie urządzenia są podłączone bezpośrednio do centralnego koncentratora, który kieruje ruchem. W innych układach każde urządzenie jest połączone z dwoma innymi urządzeniami w sieci.

Topologie sieci

Istnieje pięć ogólnych układów, którymi kierują się sieci, chociaż rzadko zdarza się, aby sieć ściśle łączyła się z jednym układem. Często sieci są połączeniem dwóch układów.

Pięć układów to;

Topologia magistrali

Wyobraź sobie trasę, którą podąża autobus. Na tej trasie znajduje się kilka przystanków, które sprawiają, że zabiera więcej pasażerów lub wysadza niektórych. To jest w zasadzie struktura topologii magistrali. Dane w sieci podróżują jedną trasą, a wszystkie urządzenia są połączone tą jedną trasą w określonych węzłach. Gdy dane docierają do węzła, z którego mają wysyłać lub odbierać informacje, robi to.

Sprawdź -   Nowy terminal Windows jest gotowy; Oto dlaczego jest niesamowity

W małych sieciach przewodowych stosowana jest topologia magistrali. Dodanie zbyt wielu urządzeń do tej sieci nie tylko utrudnia zarządzanie, ale także spowalnia prędkość sieci.

Topologia pierścienia

W topologii pierścienia każde urządzenie jest połączone z dwoma innymi urządzeniami w sieci. Pomyśl o grupie dzieci siedzących wokół ogniska, trzymając się za ręce. Każde dziecko może trzymać się za ręce z dwójką innych dzieci i nie więcej. Jest to w zasadzie układ topologii pierścienia, w którym urządzenie jest bezpośrednio połączone z dwoma innymi urządzeniami.

Problem z tego typu siecią polega na tym, że jeśli gdziekolwiek się zepsuje, spowoduje to uszkodzenie całej sieci. Komunikacja może mieć miejsce tylko wtedy, gdy wszystkie urządzenia w sieci mają aktywne połączenie.

Topologia gwiazdy

W topologii gwiazdy każde urządzenie jest podłączone do centralnego koncentratora. To jak oglądanie telewizji w domu. Każdy ma własne połączenie i otrzymuje własną transmisję z kanału, który ogląda lub myśli o nim jako o naszym układzie słonecznym. Planety to różne urządzenia w sieci krążące wokół jednego słońca i odbierające od niego ciepło i światło.

Ten rodzaj topologii jest najczęściej spotykany w domach, w których nasze komputery, telefony i tablety są bezpośrednio podłączone do routera lub w kawiarniach, które oferują bezpłatne WiFi i pozwalają na podłączenie się do większej sieci publicznej. Zalety tego typu układu są oczywiste; jest łatwy w konfiguracji, możesz dodać dużą liczbę urządzeń, a dodawanie lub usuwanie urządzenia jest proste i nie powoduje przerwania sieci.

Sprawdź -   Co oznacza „IIRC” i jak z niego korzystasz?

Podobnie jak w naszym przykładzie Układu Słonecznego, jeśli w sieci bezprzewodowej istnieje topologia gwiazdy, im dalej urządzenie znajduje się od centralnego koncentratora, czyli routera, tym słabszy sygnał otrzymują urządzenia. Jest to podobne do planet znajdujących się dalej od Słońca, które otrzymują mniej światła i ciepła.

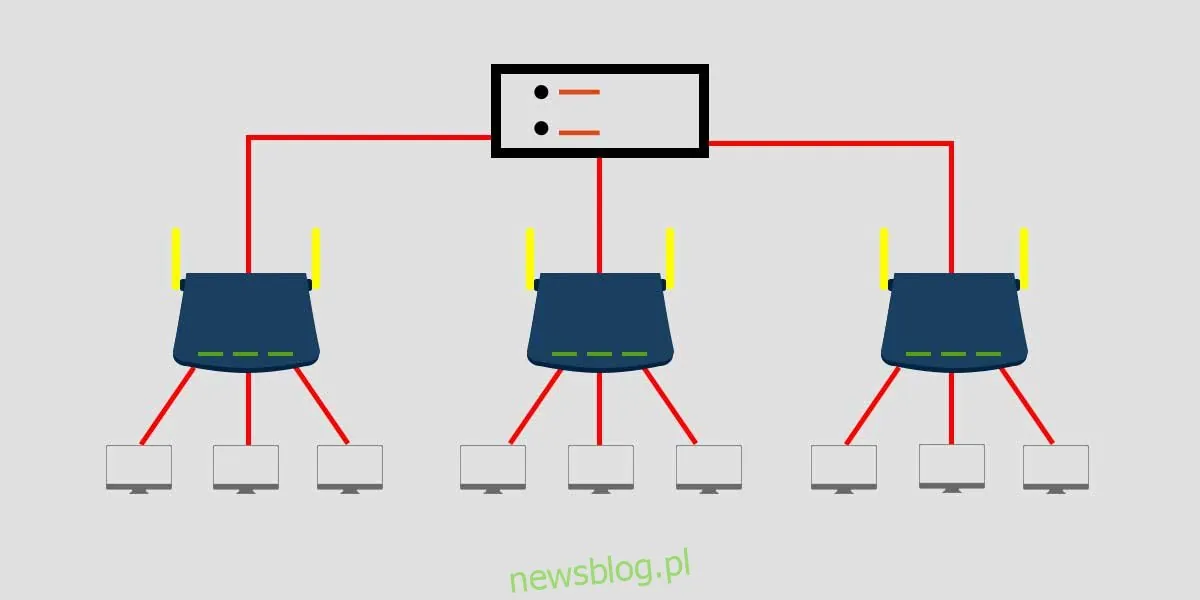

Topologia drzewa

Topologia drzewa jest połączeniem topologii magistrali i gwiazdy, a najlepszym przykładem tego typu topologii jest Internet i sposób, w jaki się z nim łączymy. Powiedzmy, że jest miasto z dokładnie pięcioma domami. Każdy dom ma własną sieć Wi-Fi, a wszystkie urządzenia w tym domu łączą się z routerem w układzie gwiazdy.

Routery łączą się następnie z głównym dostawcą usług internetowych w topologii magistrali, tj. Każdy ma swoją dedykowaną pozycję w sieci. Jest to oczywiście bardzo uproszczony przykład opisujący ten typ topologii, a łączenie się z Internetem jest znacznie bardziej złożone.

Topologia drzewa ma hierarchiczne warstwy, które definiują poziomy dostępu dla podłączonych w niej urządzeń, a konfiguracja jest kosztowna. Jest to najlepsze rozwiązanie dla dużych firm, które muszą kontrolować dostęp do sieci w budynku lub w większych rozproszonych geograficznie lokalizacjach.

Sprawdź -   Jak uzyskać dostęp do plików systemu Linux (WSL) w systemie Windows 10

Topologia siatki

W topologii siatki każde urządzenie jest połączone z każdym innym urządzeniem w sieci. To sprawia, że ​​jest to wyjątkowo niezawodny i szybki układ, ponieważ dane nie muszą podążać długą ścieżką, aby dotrzeć do właściwego urządzenia. Może przemieszczać się bezpośrednio między urządzeniami.

Sieć kratowa jest droższa w konfiguracji i wymaga specjalnego sprzętu, który ją obsługuje. Jest droższy, jest jednak szybszy, bardziej skalowalny i odpowiedni dla sieci bezprzewodowych.

Kto ustala topologię?

O topologii użytkowników końcowych, którzy mają połączenie szerokopasmowe, decyduje sprzęt, który zapewnia im ich dostawca usług internetowych. Nie masz w tym nic do powiedzenia, jeśli nie masz doświadczenia, aby to zmienić. Możesz zmienić topologię swojej sieci, ale nie jest to tak proste, jak zmiana nazwy sieci Wi-Fi lub zresetowanie routera. To dużo bardziej złożone.

W przypadku sieci LAN, takich jak uniwersytety i biura, administrator sieci decyduje, która topologia będzie odpowiadać potrzebom wszystkich osób podłączonych do sieci. Obejmuje to nie tylko projektowanie topologii, ale także konfigurowanie sprzętu do jej tworzenia. W związku z tym można sobie wyobrazić, że jest wiele do rozważenia, ponieważ zakup sprzętu wiąże się z zakupem, a nieprawidłowy zakup może dużo kosztować. Co więcej, jeśli zostanie wybrany niewłaściwy typ topologii, zastąpienie jej jest kosztowne nie tylko pod względem finansowym, ale także czasowym.
